[.NET逆向] .NET控制流分析(二)-反混淆

  [复制链接]
wwh1004 发表于 2019-2-3 22:00

.NET控制流分析(二)-反混淆

前言

本来想分成2块写的,因为有一部分简单,还有一部分很难,非常难。但是想想还是算了,一篇文章写完也可以,因为都是和反混淆有关的内容。不过估计文章会非常长,字数非常多。

这篇文章还是要按顺序看,文章前半部分讲的是简单的,后半部分是难的,并且需要前半部分的一些知识。

前半部分比较简单,会说一些比较通用的代码和思路。

后半部分更有征对性,实战讲解ConfuserEx的控制流混淆清除。为什么讲ConfuserEx的控制流混淆?因为我觉得ConfuserEx的控制流混淆是最难的,至少在我遇到的壳里面来说。其它壳都是一个简单的switch(num),case里面一条num=x;就没了,而ConfuserEx的控制流混淆是线性的,下一个被执行的基本块与上一个被执行的基本块有关,无法静态解密switch混淆,必需虚拟执行。

基础

递归模型

很多时候一个方法里面会有try块,这样的话,一个方法块里面就会有小作用域,也就是那个try块。控制流混淆只会在同一个作用域里面进行混淆,没见过会跨作用域混淆的。什么意思的?

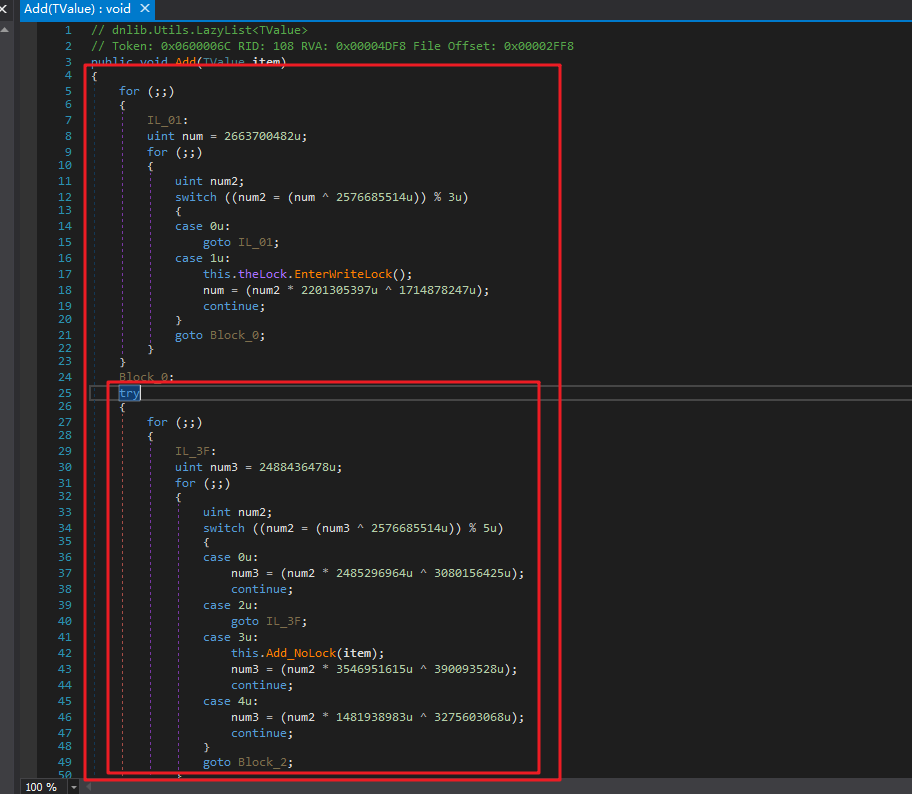

Alt text

比如这个大的红框,就是一个作用域,try包括的地方可以看作一个整体,控制流混淆的时候不会把try这个整体拆成多个部分。而try内部是一个作用域,不是一个整体,可以拆成多个部分,继续混淆。

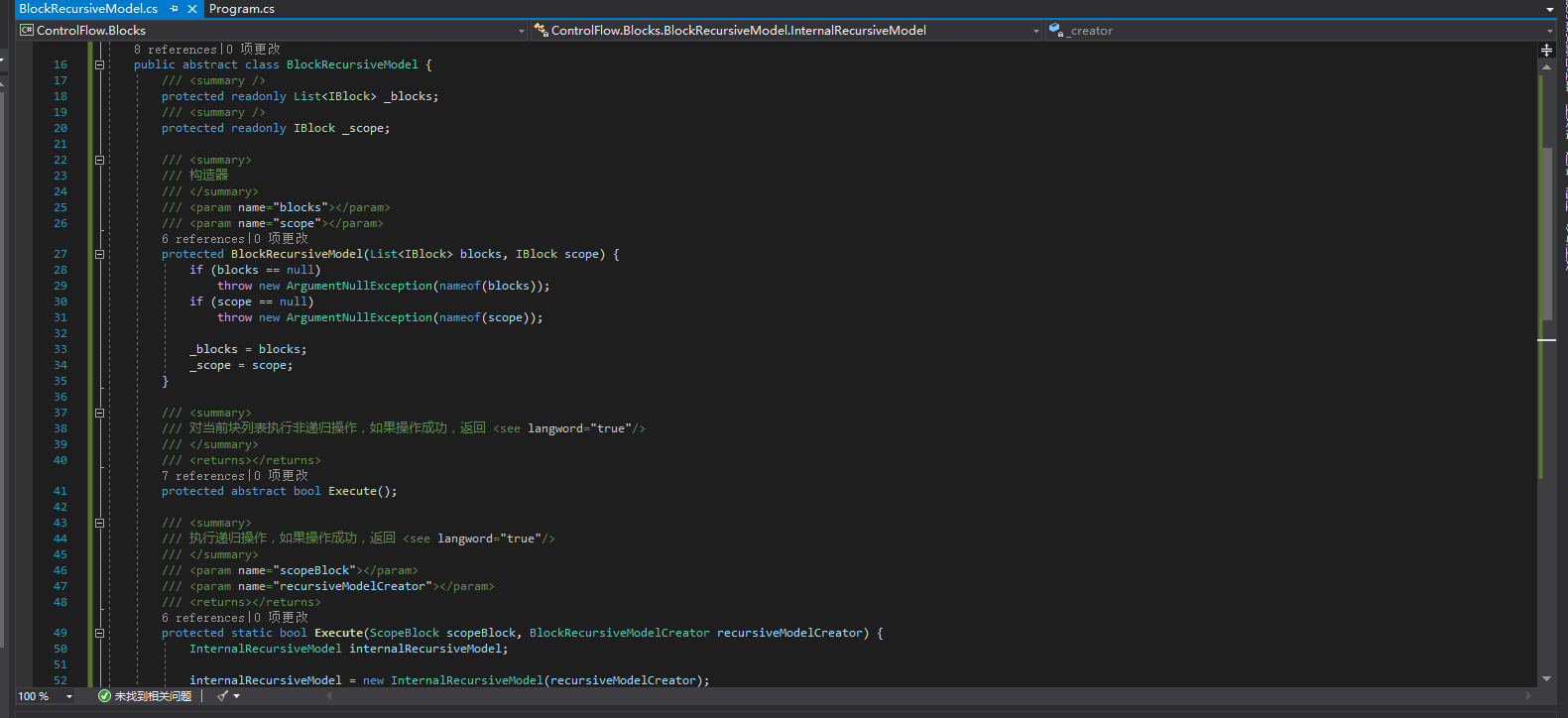

所以我们要写出Helper类能简化遍历每一个作用域来反混淆的操作。这个类就叫做BlockRecursiveModel,代码在这个系列的上一篇文章的附件里有。这里就截图看看大概样子。

Alt text

块排序器

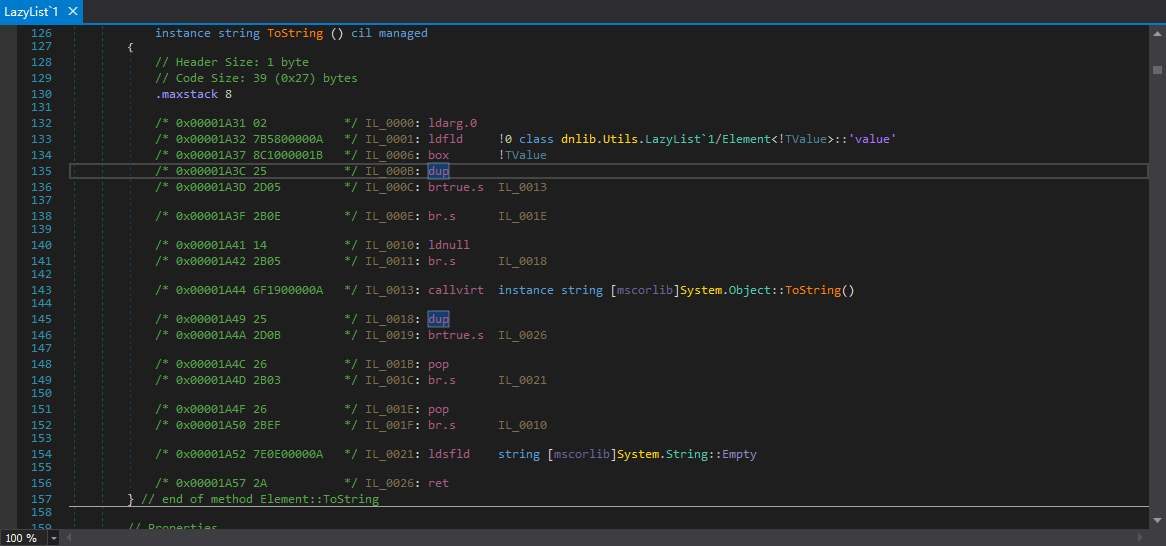

为什么要排序?首先是减小代码体积,如果不排序,IL代码可能就会像这样,到处是无条件跳转指令br,让我们几乎无法阅读IL代码。

Alt text

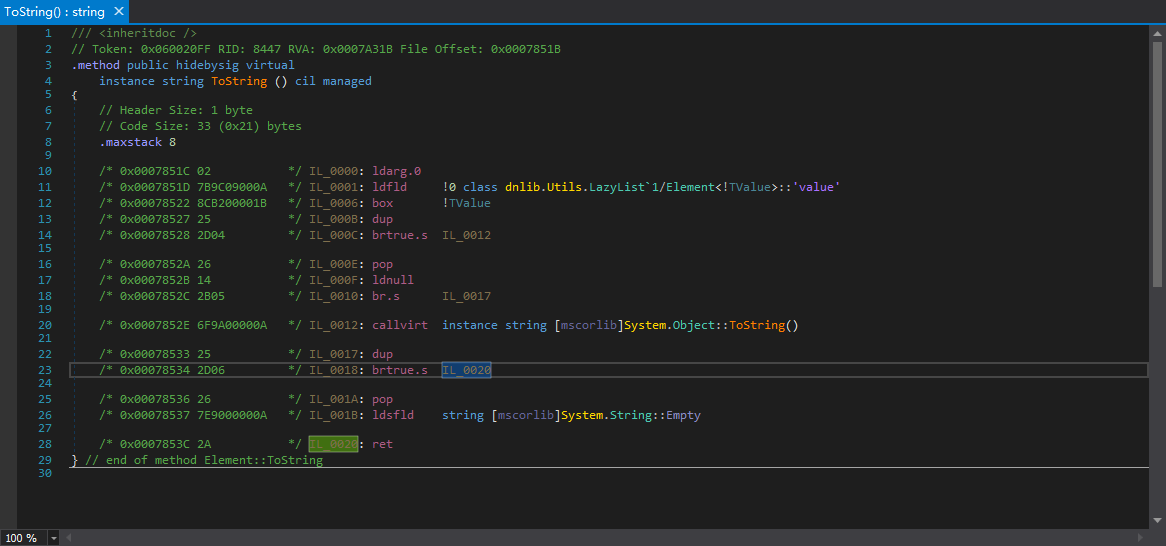

而排序之后逻辑清晰很多:

Alt text

这只是一个非常简单的方法体。如果是复杂的方法体,代码会膨胀很多,排序显得非常重要。

当然,排序只是对生成的指令流有影响,对我们分析树状结构的控制流,也就是分成块之后的控制流是没有影响的。

分块之后无论是什么顺序储存在List<T>里面,结构其实都是一样的:

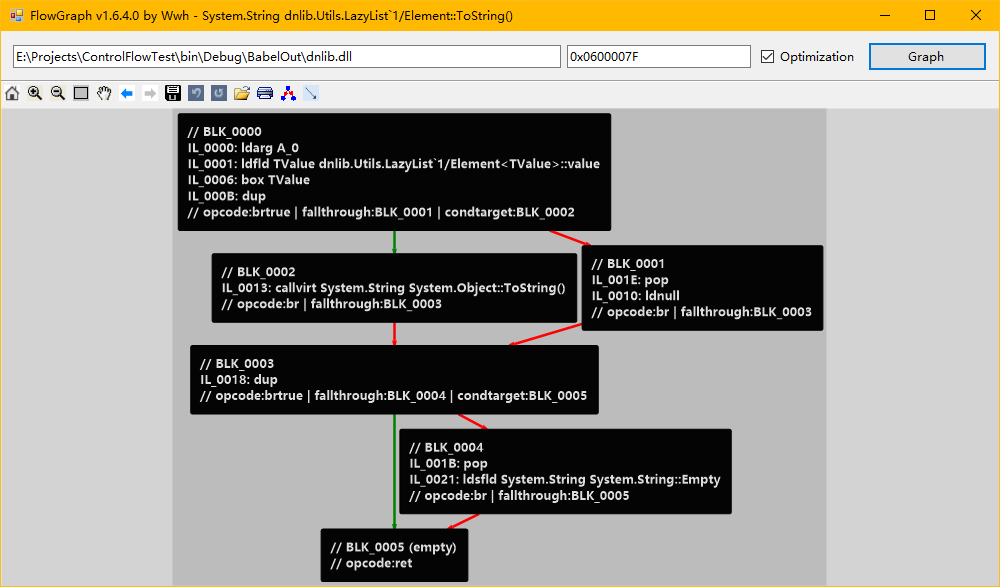

Alt text

这个是我写的工具,文章末尾会附上编译好的程序。

有了刚才说的BlockRecursiveModel,块排序的代码其实非常简单,我们要先分析出在相同作用域内,块与块直接的引用关系,再使用拓扑排序就行了。有人会说拓扑排序只能排有向无环图,但是我们这里是可以使用拓扑排序的,至于为什么我就不解释了,自己试试就知道。

要分析引用关系,我们还是要先定义个额外信息,来储存我们分析的结果:

private sealed class BlockInfo {
    private readonly List<IBlock> _references;
    private bool _isVisited;

    public List<IBlock> References => _references;

    public bool IsVisited {
        get => _isVisited;
        set => _isVisited = value;
    }
}

References表示的是引用,意思是会跳转到哪些块。

private void AddXref(BasicBlock source, BasicBlock target) {
    IBlock targetRoot;
    List<IBlock> references;

    targetRoot = target.GetRootBlock(_scope);
    if (targetRoot == null)
        // 跳出scope范围的我们不做处理
        return;
    references = source.GetRootBlock(_scope).PeekExtraData<BlockInfo>().References;
    if (!references.Contains(targetRoot))
        references.Add(targetRoot);
}

public static IBlock GetRootBlock(this IBlock block, IBlock scope) {
    if (block == null)
        throw new ArgumentNullException(nameof(block));
    if (scope == null)
        throw new ArgumentNullException(nameof(scope));

    while (true) {
        if (block.Scope == scope)
            return block;
        else
            block = block.Scope;
        if (block == null)
            return null;
    }
}

代码里面的source代表会发生跳转的基本块,target表示会跳转到的基本块。

分析出所有引用关系之后,我们直接使用拓扑排序就行:

private sealed class TopologicalSorter {
    private readonly List<IBlock> _blocks;
    private readonly Stack<IBlock> _blockStack;

    public TopologicalSorter(List<IBlock> blocks) {
        if (blocks == null)
            throw new ArgumentNullException(nameof(blocks));

        _blocks = blocks;
        _blockStack = new Stack<IBlock>(_blocks.Count);
    }

    public Stack<IBlock> Sort() {
        DfsSort(_blocks[0]);
        return _blockStack;
    }

    private void DfsSort(IBlock block) {
        BlockInfo blockInfo;

        blockInfo = block.PeekExtraData<BlockInfo>();
        blockInfo.IsVisited = true;
        for (int i = blockInfo.References.Count - 1; i >= 0; i--)
            if (!blockInfo.References[i].PeekExtraData<BlockInfo>().IsVisited)
                DfsSort(blockInfo.References[i]);
        _blockStack.Push(block);
    }
}

整个排序的完整代码都在上一篇文章的附件的压缩包里面,叫BlockSorter.cs

移除NOP

移除NOP这个操作非常简单,因为我们已经转换成了块,遍历每个基本块块,把每个基本块的NOP都移除就好。

既然简单,那为什么还要提这个呢?

因为我们的目标是把所有情况尽可能的简化,变成一种情况,这样我们处理起来就方便很多。而NOP的存在可能会影响我们识别特征。

基本块内联

什么叫内联,比如这样:

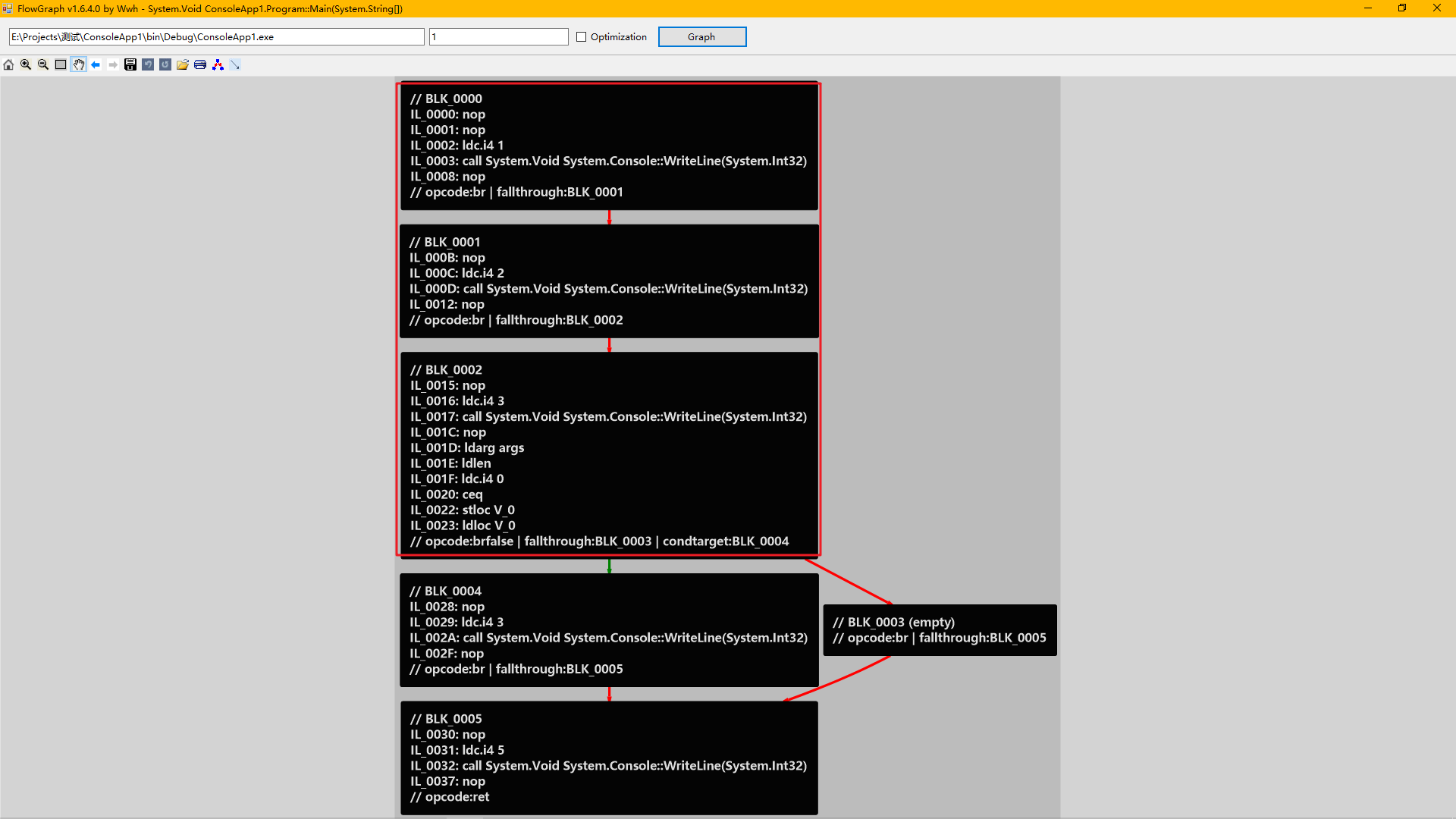

Alt text

红框中3个基本块就是可以内联到一起的,为什么呢?因为BLK_0002只被一个基本块引用了,BLK_0001也是,只被一个基本块引用,并且引用方是无条件跳转,那就可以内联起来。BLK_0004虽然只被一个基本块引用,但是引用方BLK_0002是条件跳转,我们就不能内联。

内联之后:

Alt text

是不是效果明显,控制流清晰了很多,没有冗余的东西?

这里再扯一下我的FlowGraph,这个工具有个Optimization选项,开了之后就会把可以内联的块都内联到一起,并且清除NOP,对块进行排序。

除了这种情况,我们还有一种情况可以内联,就是某个基本块是空块,并且跳转指令是无条件跳转指令br。这种情况下,无论引用方有几个,引用方是什么跳转指令,我们都可以内联。

比如这样的:

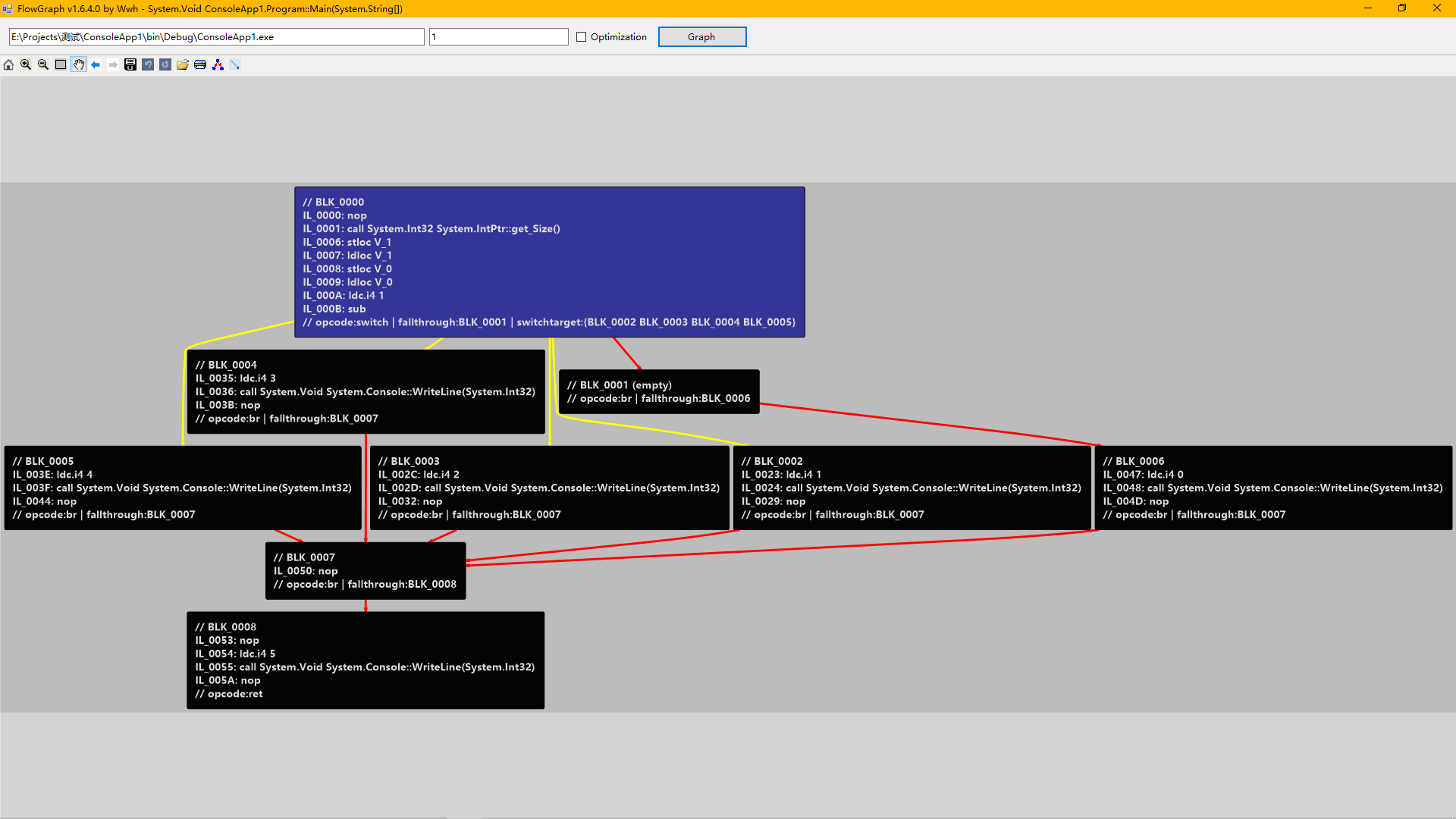

Alt text

这里的BLK_0007就是一个空块(nop指令等于不存在,我们会优化掉),而且是跳转指令是无条件跳转指令br。虽然BLK_0007的引用方有BLK_0002 BLK_0003 BLK_0004 BLK_0005 BLK_0006共5个,但是我们都可以内联起来。

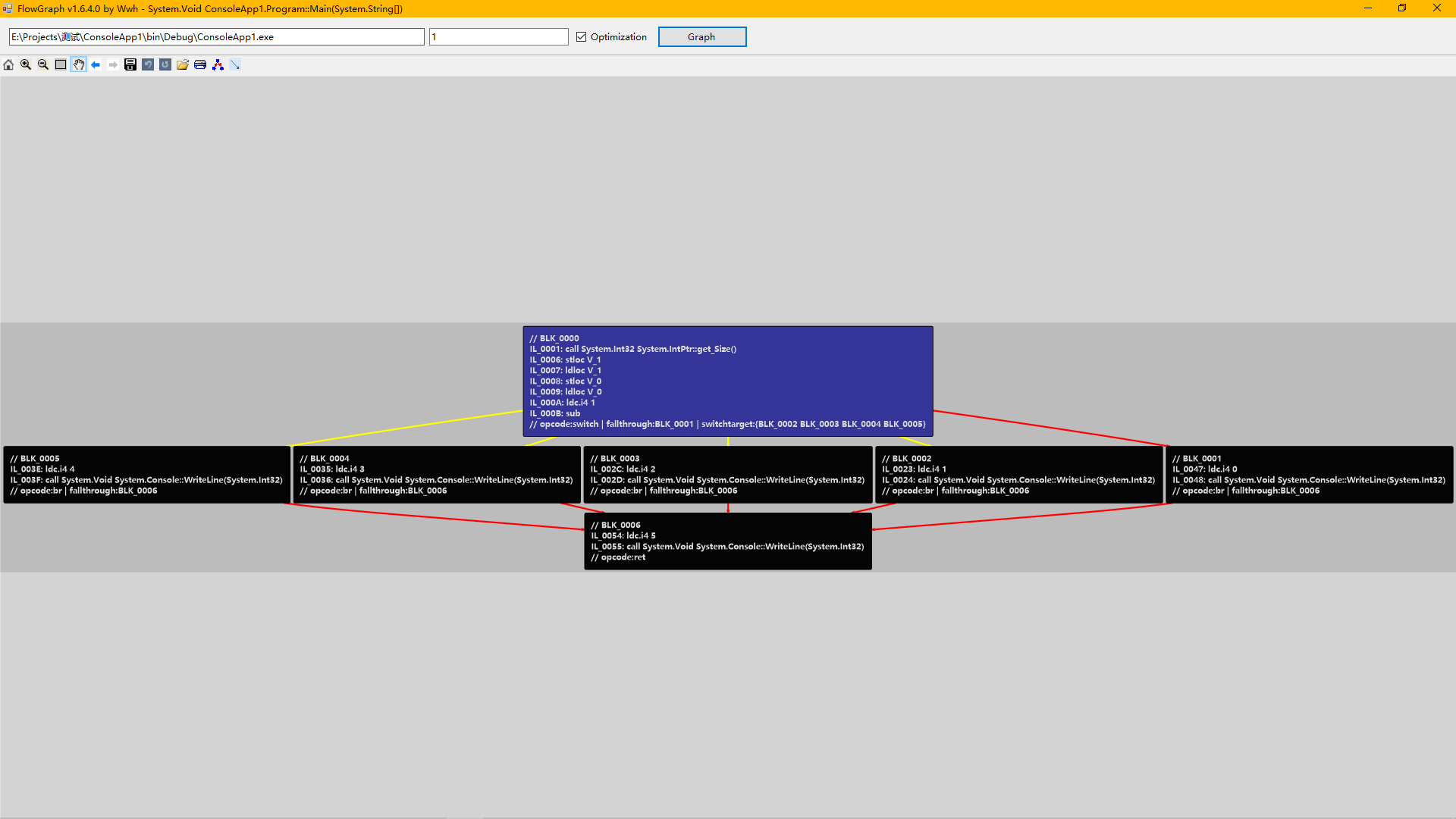

内联起来的效果:

Alt text

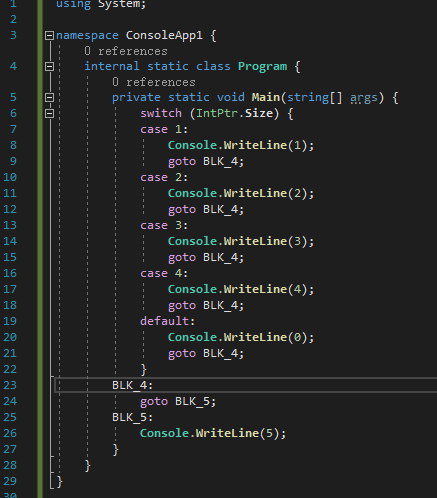

而这一段控制流的源代码其实非常简单,就是Debug模式下编译一个switch+goto

Alt text

脑补一下,这个代码生成是不是更像我们开了优化之后的控制流图?

这个就是内联的牛逼之处,可以极大地简化控制流。虽然牛逼,但是实现就比上面地代码更复杂了。

实际上也没复杂多少,代码直接放出来,其实就200行。

using System.Collections.Generic;
using ControlFlow.Blocks;
using dnlib.DotNet.Emit;

namespace ControlFlow.Deobfuscation {
    /// <summary>
    /// 可以移除的基本块A,不移除可能会妨碍我们分析:
    /// 1. 一个基本块A没有其它指令,只有br这个无条件跳转指令
    /// 2. 一个基本块B无条件跳转到一个作用域相同的基本块A,且A只被B引用
    /// </summary>
    public sealed class BlockInliner : BlockRecursiveModel {
        private BlockInliner(List<IBlock> blocks, IBlock scope) : base(blocks, scope) {
        }

        /// <summary>
        /// 内联
        /// </summary>
        /// <param name="methodBlock"></param>
        /// <returns></returns>
        public static bool Inline(MethodBlock methodBlock) {
            bool result;

            methodBlock.PushExtraDataAllBasicBlocks(() => new BlockInfo());
            new BlockXref(methodBlock, AddXref).Analyze();
            // 我们需要分析出所有块间的引用关系之后才能彻底完成内联
            result = Execute(methodBlock, (blocks, scope) => new BlockInliner(blocks, scope));
            methodBlock.PopExtraDataAllBasicBlocks();
            return result;
        }

        private static void AddXref(BasicBlock source, BasicBlock target) {
            List<BasicBlock> references;
            List<BasicBlock> dereferences;

            references = source.PeekExtraData<BlockInfo>().References;
            if (!references.Contains(target))
                references.Add(target);
            dereferences = target.PeekExtraData<BlockInfo>().Dereferences;
            if (!dereferences.Contains(source))
                dereferences.Add(source);
        }

        /// <summary />
        protected override bool Execute() {
            bool isModified;
            bool next;

            if (_blocks.Count < 2)
                return false;
            isModified = FixEntryBlockIfBrOnly();
            // 如果作用域的入口(也就是作用域的第一个块)是空块,我们特殊处理
            do {
                for (int i = 1; i < _blocks.Count; i++) {
                    // 跳过入口块,这段代码处理不了入口块
                    BasicBlock target;
                    BlockInfo targetInfo;

                    target = _blocks[i] as BasicBlock;
                    // target代表可能可以被合并的块
                    if (target == null)
                        // 作用域块不能合并到其它块
                        continue;
                    targetInfo = target.PeekExtraData<BlockInfo>();
                    if (CanInline(target, targetInfo)) {
                        UpdateReferencesOfDereferences(target, targetInfo);
                        // 更新target反向引用的引用
                        UpdateDereferencesOfReferences(target, targetInfo);
                        // 更新target引用的反向引用
                        targetInfo.IsInlineed = true;
                    }
                }
                next = _blocks.RemoveAll(block => block is BasicBlock && block.PeekExtraData<BlockInfo>().IsInlineed) != 0;
                if (next)
                    isModified = true;
            } while (next);
            return isModified;
        }

        private static bool CanInline(BasicBlock target, BlockInfo targetInfo) {
            if (target.IsEmpty && target.BranchOpcode.Code == Code.Br) {
                // 空的br跳转块,可以无条件合并
                return true;
            }
            else {
                BasicBlock dereference;

                if (targetInfo.Dereferences.Count != 1)
                    // 当target只被一个块引用时才可以被内联
                    return false;
                dereference = targetInfo.Dereferences[0];
                if (dereference.BranchOpcode.Code != Code.Br)
                    // 引用当前块的块必须为基本块,并且最后一条指令为br
                    // 如果为leave,表示反向引用来自其它作用域,target和反向引用不在同一作用域,这时我们不能对target进行内联
                    return false;
                return true;
            }
        }

        private static void UpdateReferencesOfDereferences(BasicBlock target, BlockInfo targetInfo) {
            foreach (BasicBlock dereference in targetInfo.Dereferences) {
                if (dereference.BranchOpcode.Code == Code.Br) {
                    // br无条件跳转,直接内联基本块
                    if (!target.IsEmpty)
                        dereference.Instructions.AddRange(target.Instructions);
                    dereference.BranchOpcode = target.BranchOpcode;
                    dereference.FallThrough = target.FallThrough;
                    dereference.ConditionalTarget = target.ConditionalTarget;
                    dereference.SwitchTargets = target.SwitchTargets;
                }
                else {
                    // 要逐个判断哪里使用了target
                    if (dereference.FallThrough == target)
                        dereference.FallThrough = target.FallThrough;
                    if (dereference.ConditionalTarget == target)
                        dereference.ConditionalTarget = target.FallThrough;
                    if (dereference.SwitchTargets != null)
                        for (int j = 0; j < dereference.SwitchTargets.Count; j++)
                            if (dereference.SwitchTargets[j] == target)
                                dereference.SwitchTargets[j] = target.FallThrough;
                }
                ListReplace(dereference.PeekExtraData<BlockInfo>().References, target, targetInfo.References);
                // 将target反向引用的引用中的target换成target的引用
            }
        }

        private static void UpdateDereferencesOfReferences(BasicBlock target, BlockInfo targetInfo) {
            foreach (BasicBlock reference in targetInfo.References)
                ListReplace(reference.PeekExtraData<BlockInfo>().Dereferences, target, targetInfo.Dereferences);
            // 将target引用的反向引用中的target换成target的反向引用
        }

        private static void ListReplace<T>(List<T> list, T oldItem, List<T> newItems) {
            if (newItems.Count > 1) {
                list.Remove(oldItem);
                foreach (T newItem in newItems)
                    if (!list.Contains(newItem))
                        list.Add(newItem);
            }
            else if (newItems.Count == 1) {
                for (int i = 0; i < list.Count; i++)
                    if (ReferenceEquals(list[i], oldItem))
                        list[i] = newItems[0];
            }
        }

        private bool FixEntryBlockIfBrOnly() {
            if (!IsBrOnlyBlock(_blocks[0]))
                return false;

            BasicBlock entryBlock;
            IBlock fallThroughRoot;

            entryBlock = (BasicBlock)_blocks[0];
            fallThroughRoot = GetNonBrOnlyFallThrough(entryBlock).GetRootBlock(_scope);
            _blocks[_blocks.IndexOf(fallThroughRoot)] = entryBlock;
            _blocks[0] = fallThroughRoot;
            // 我们只交换入口基本块和br-only最终到达的块的位置
            // 所以FixEntryBlockIfBrOnly必须在最开始被调用,然后当前作用域块的入口才能被修复
            return false;
        }

        private static bool IsBrOnlyBlock(IBlock block) {
            BasicBlock basicBlock;

            basicBlock = block as BasicBlock;
            return basicBlock != null && IsBrOnlyBlock(basicBlock);
        }

        private static bool IsBrOnlyBlock(BasicBlock basicBlock) {
            return basicBlock.IsEmpty && basicBlock.BranchOpcode.Code == Code.Br;
        }

        private static BasicBlock GetNonBrOnlyFallThrough(BasicBlock basicBlock) {
            return IsBrOnlyBlock(basicBlock) ? GetNonBrOnlyFallThrough(basicBlock.FallThrough) : basicBlock;
        }

        private sealed class BlockInfo {
            private List<BasicBlock> _references;
            private List<BasicBlock> _dereferences;
            private bool _isInlineed;

            public List<BasicBlock> References {
                get => _references;
                set => _references = value;
            }

            public List<BasicBlock> Dereferences {
                get => _dereferences;
                set => _dereferences = value;
            }

            public bool IsInlineed {
                get => _isInlineed;
                set => _isInlineed = value;
            }

            public BlockInfo() {
                _references = new List<BasicBlock>();
                _dereferences = new List<BasicBlock>();
            }
        }
    }
}

还是再强调一下,控制流分析系列的文章肯定不会简单,走马观花地看是不行的,要完全地看懂上面贴出的代码,还是要自己编译上面的代码(放到上一篇文章放出的源码里面编译),到VS里面单步调试,一点一点看完整的流程。

标准化

之前写的3个小节,都是标准化需要的操作。什么是标准化?把控制流化简到最简,就是标准化。对控制流进行标准化之后,我们匹配特征将会非常的容易,清理效果可以提升很多。

代码:

/// <summary>
/// 创建标准化的方法块
/// </summary>
/// <param name="methodDef"></param>
/// <returns></returns>
public static MethodBlock CreateStandardMethodBlock(this MethodDef methodDef) {
    if (methodDef == null)
        throw new ArgumentNullException(nameof(methodDef));

    MethodBlock methodBlock;

    methodBlock = methodDef.CreateMethodBlock();
    methodBlock.Standardize();
    return methodBlock;
}

/// <summary>
/// 对方法块进行标准化(移除NOP,内联,排序)
/// </summary>
/// <param name="methodBlock"></param>
public static void Standardize(this MethodBlock methodBlock) {
    if (methodBlock == null)
        throw new ArgumentNullException(nameof(methodBlock));

    NopRemover.Remove(methodBlock);
    BlockSorter.Sort(methodBlock);
    // 这里不是为了排序,而是为了清除无效块,否则BlockInliner内联可能不彻底
    BlockInliner.Inline(methodBlock);
    BlockSorter.Sort(methodBlock);
    // 拓扑排序
}

Switch混淆

我目前遇到的最难的控制流混淆应该就是ConfuserEx的Switch混淆,能搞定ConfuserEx的Switch混淆,其它控制流混淆应该没问题了,所以这里只讲ConfuserEx。编译好的工具文章末尾也有。

ConfuserEx的控制流混淆有很多种模式,这里只说ConfuserEx-GUI加出的控制流混淆,也就是Switch-Normal模式。其它模式可以看官方文档 Control Flow Protection - Wiki。其它模式的反混淆,原理都差不多的,就不重复讲了。

然后关于ConfuserEx的一些Mod版本,控制流混淆的变化都不是特别大,反混淆原理也是相同的。

分析

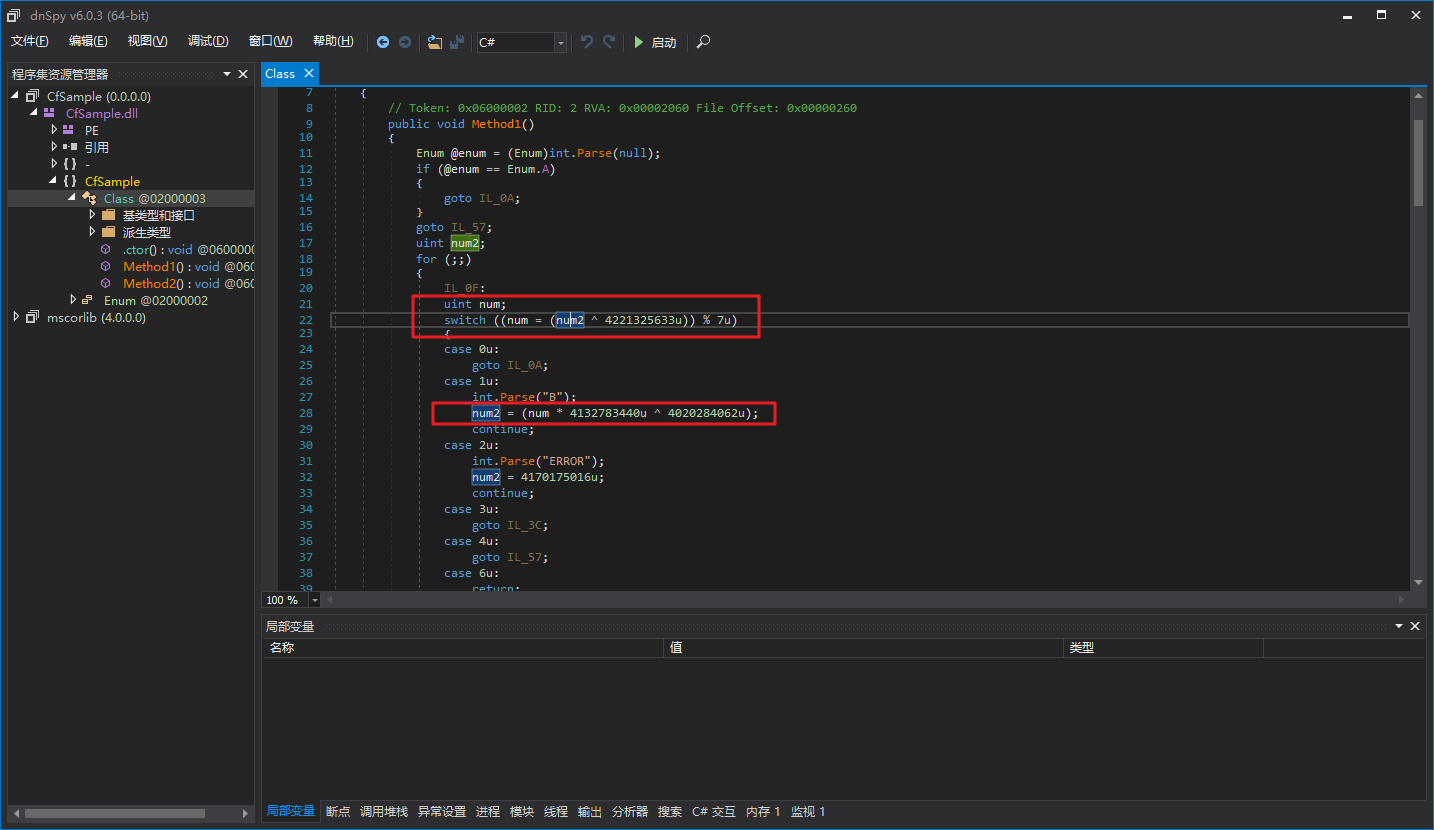

找个ConfuserEx加控制流混淆的程序,用dnSpy先看看特征。

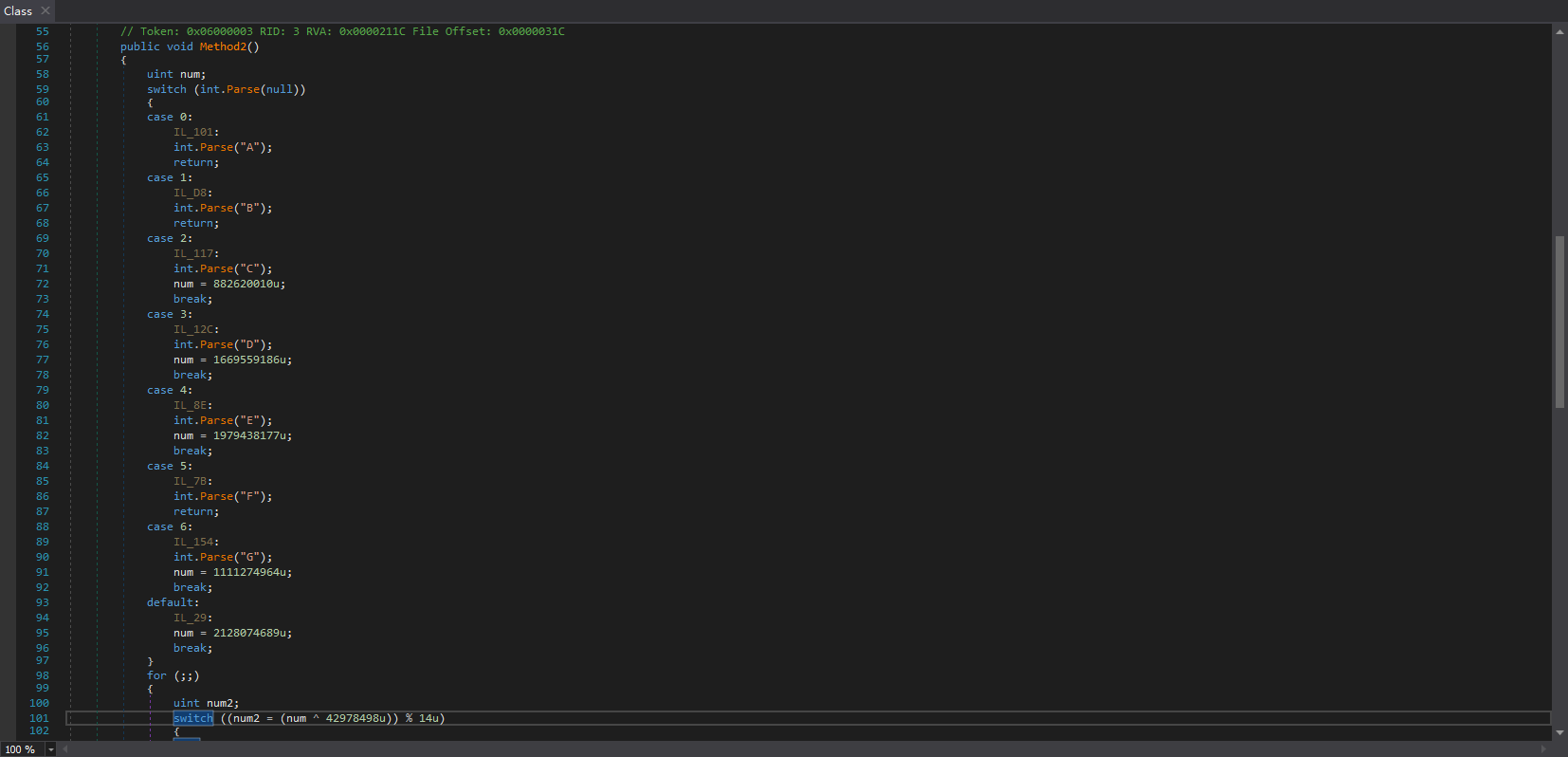

Alt text

很明显的,这种不能静态解密,要跳转到的下一个case与上一个case有关。dnSpy看着有2个局部变量控制着控制流,事实上是这样吗?

不是!其中有一个num是反编译器生成的。

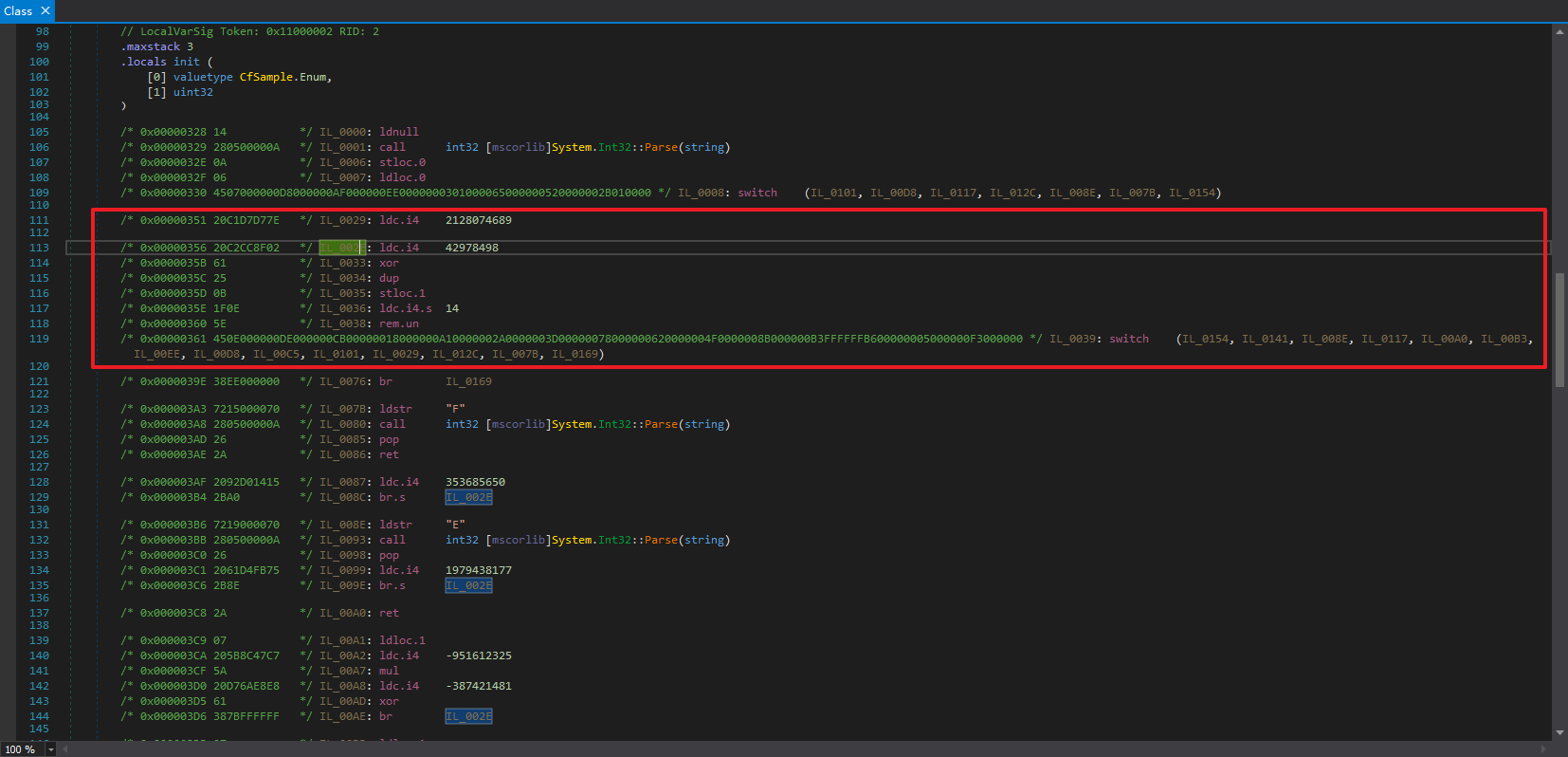

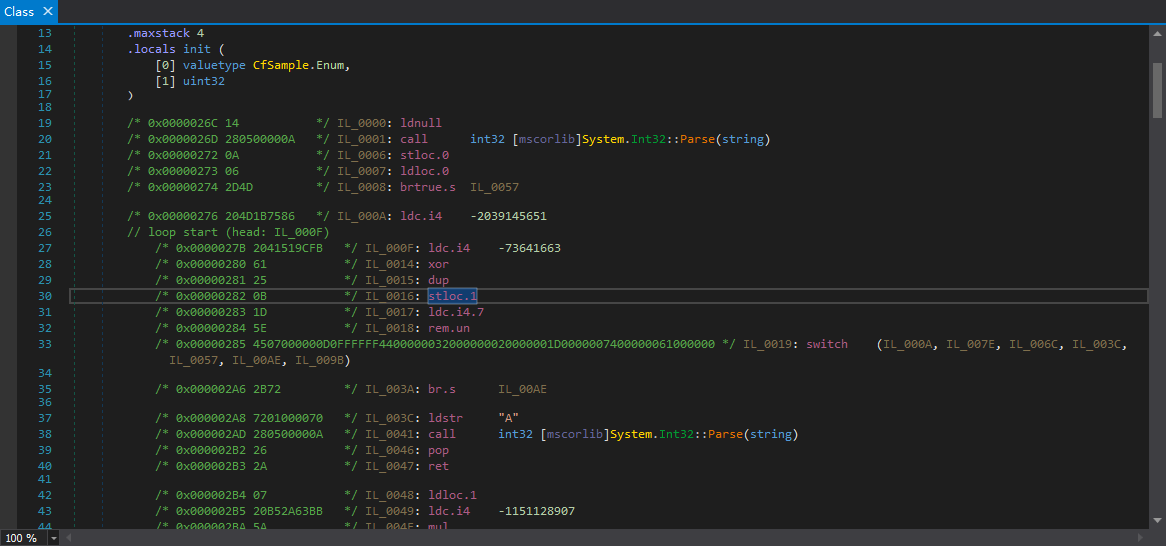

我们看看IL:

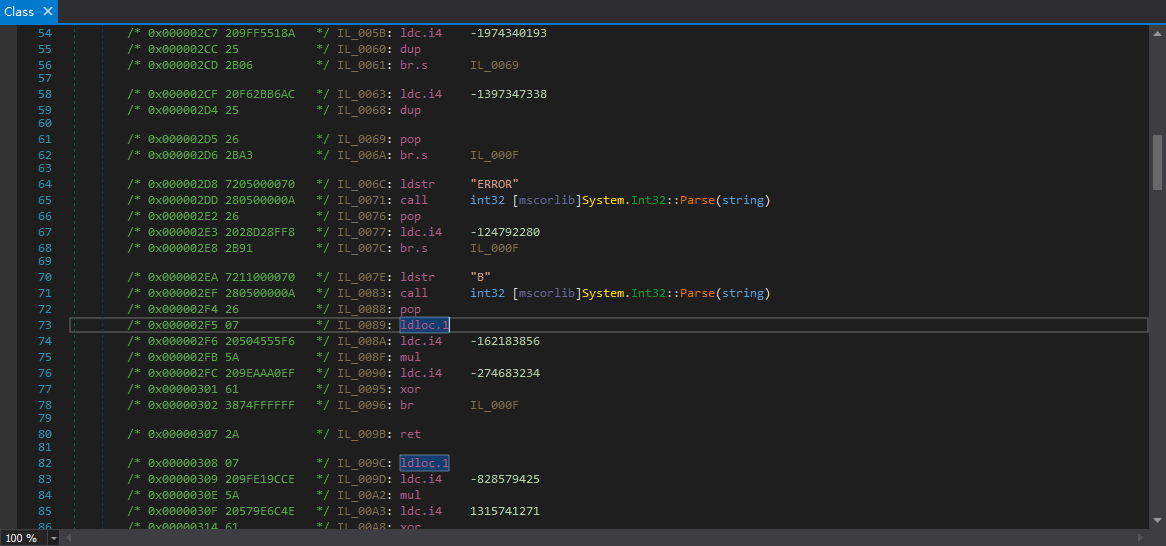

Alt text

Alt text

只用到了局部变量V_1。

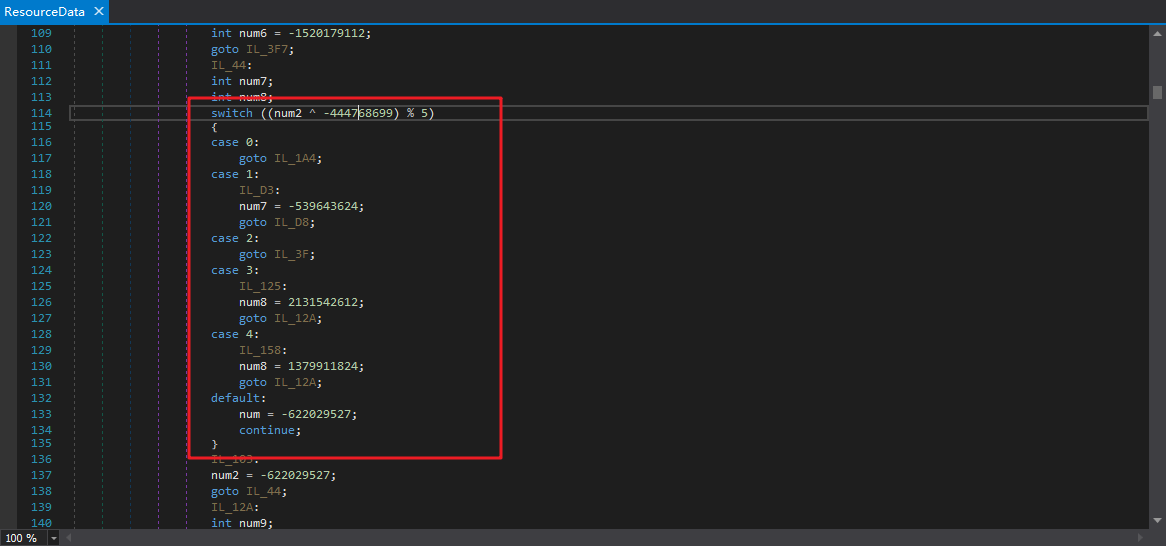

为什么ConfuserEx生成的控制流混淆里面的常量都特别的大?关键还是一个求余运算,比如 x % 7,那么结果的取值范围就是{0, 1, 2, 3, 4, 5, 6},恰好7个结果。

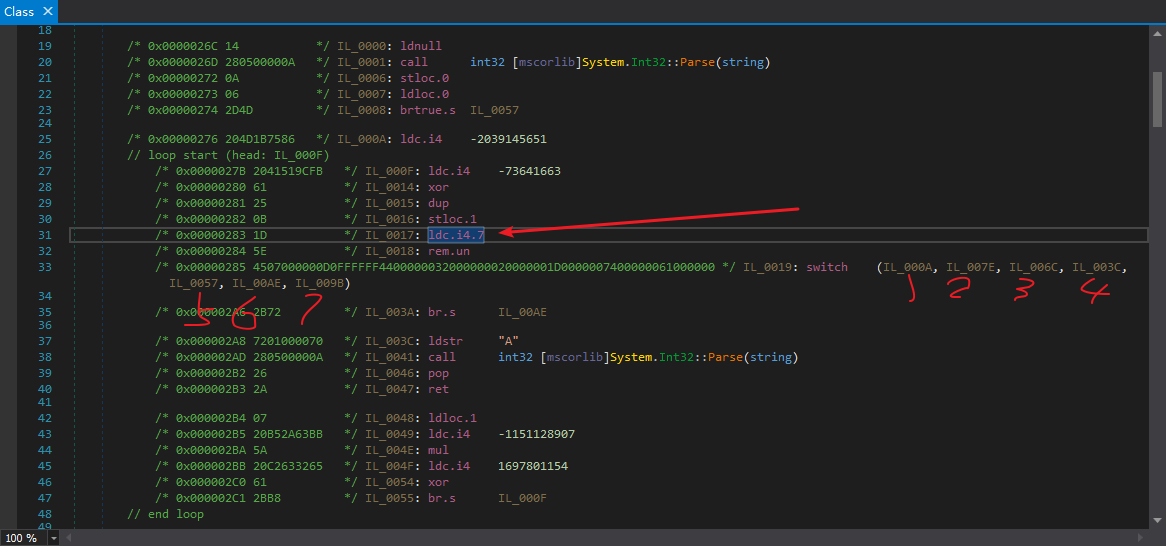

Alt text

比如这个switch,有7个条件跳转目标,那么就是% 7,也就是除以7求余数。

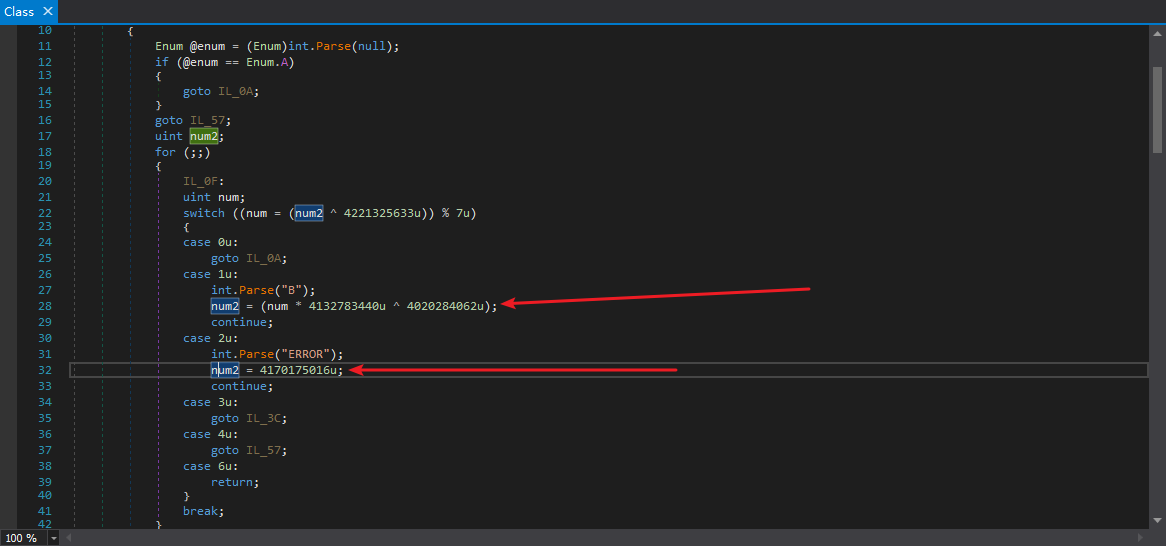

我们还会注意到,对num赋值有2种情况,一种是和num本身的值有关的,一种是无关的:

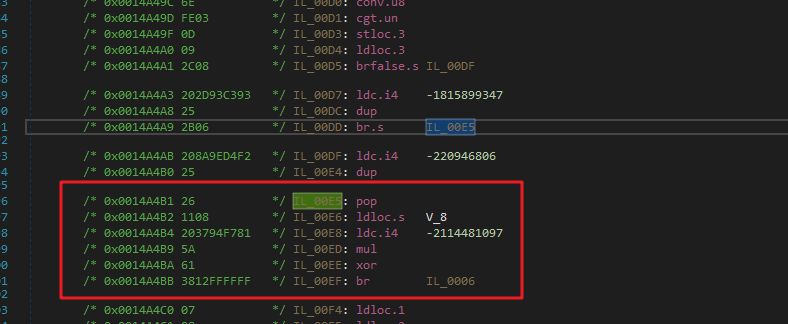

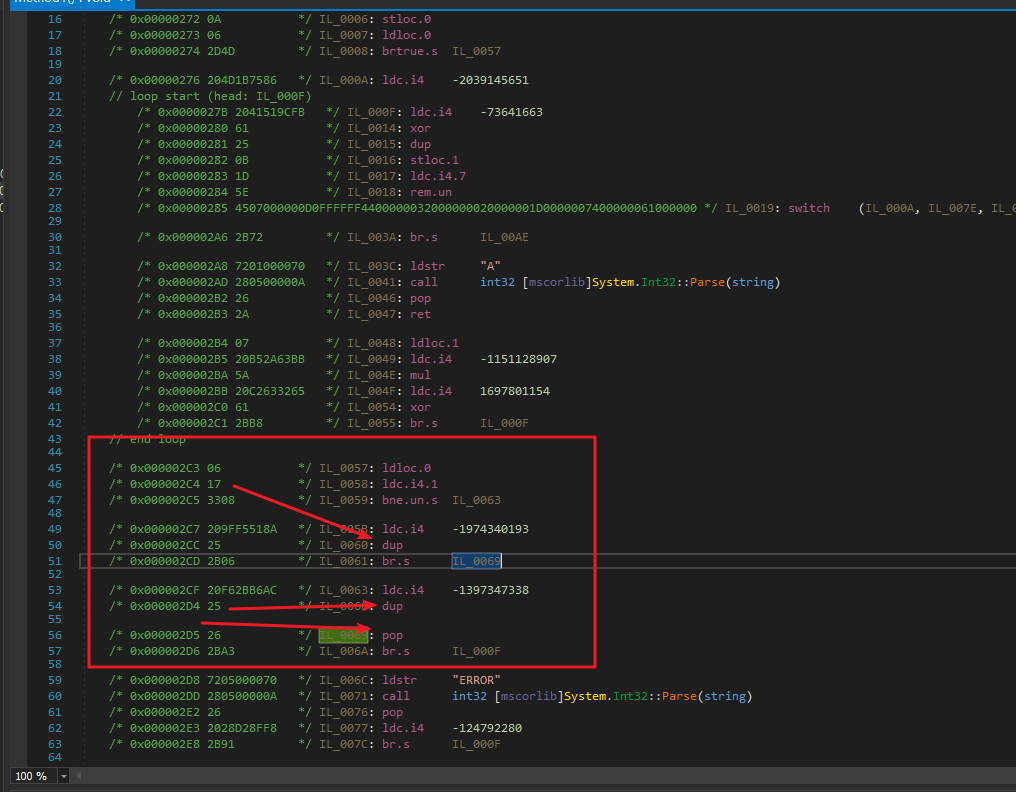

Alt text

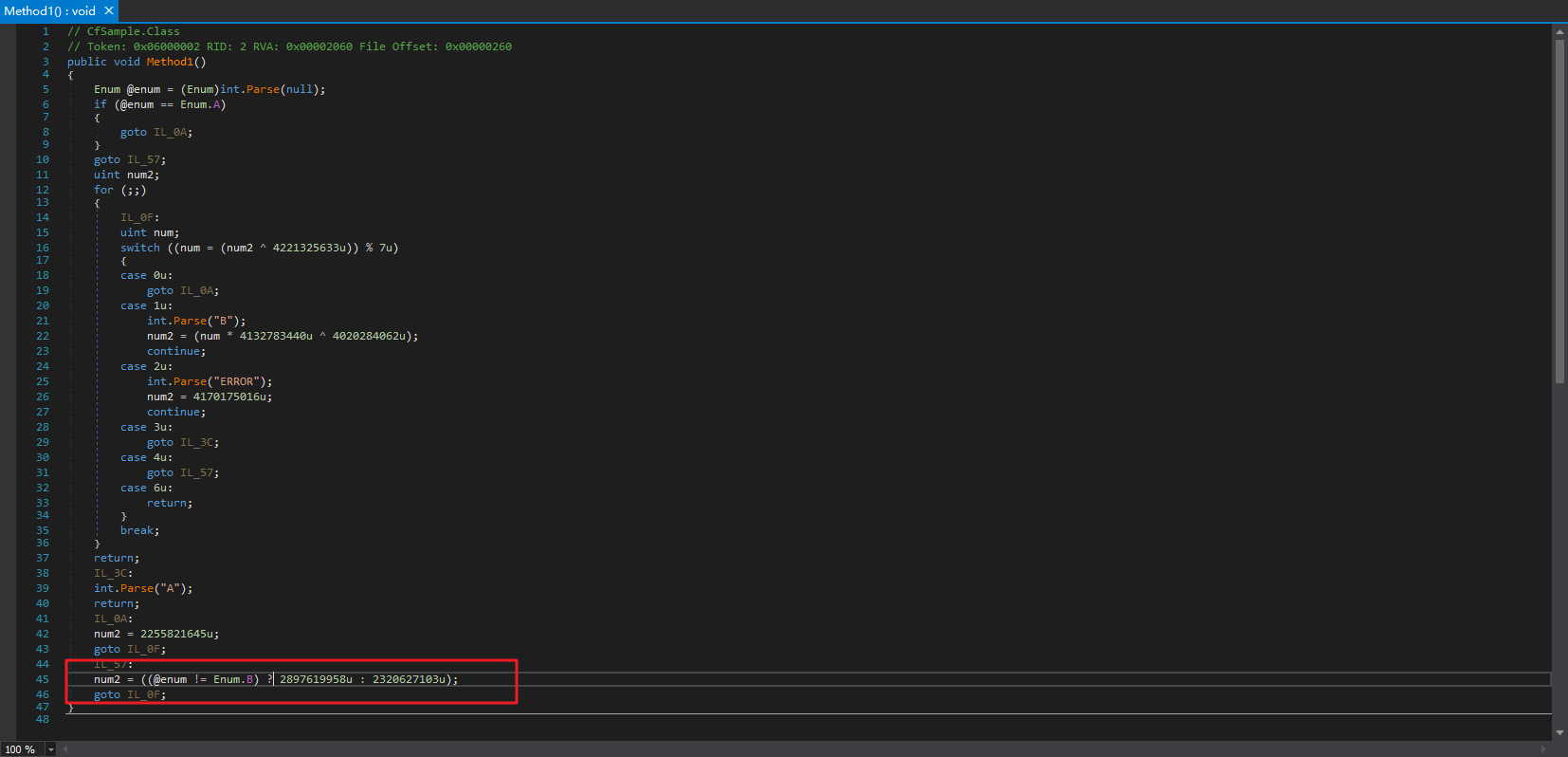

为什么会出现直接一条num = ????;就完事的代码呢?全部使用上下文相关,也就是线性编码不是强度更高么?这个肯定不是ConfuserEx作者故意的,这个也是有原因的。我们可以看看ConfuserEx源码,在这里可以找到答案:

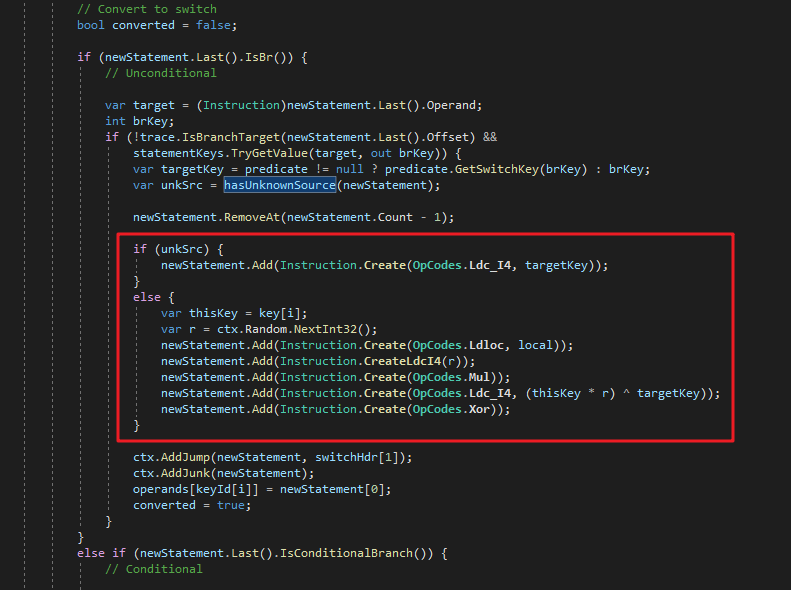

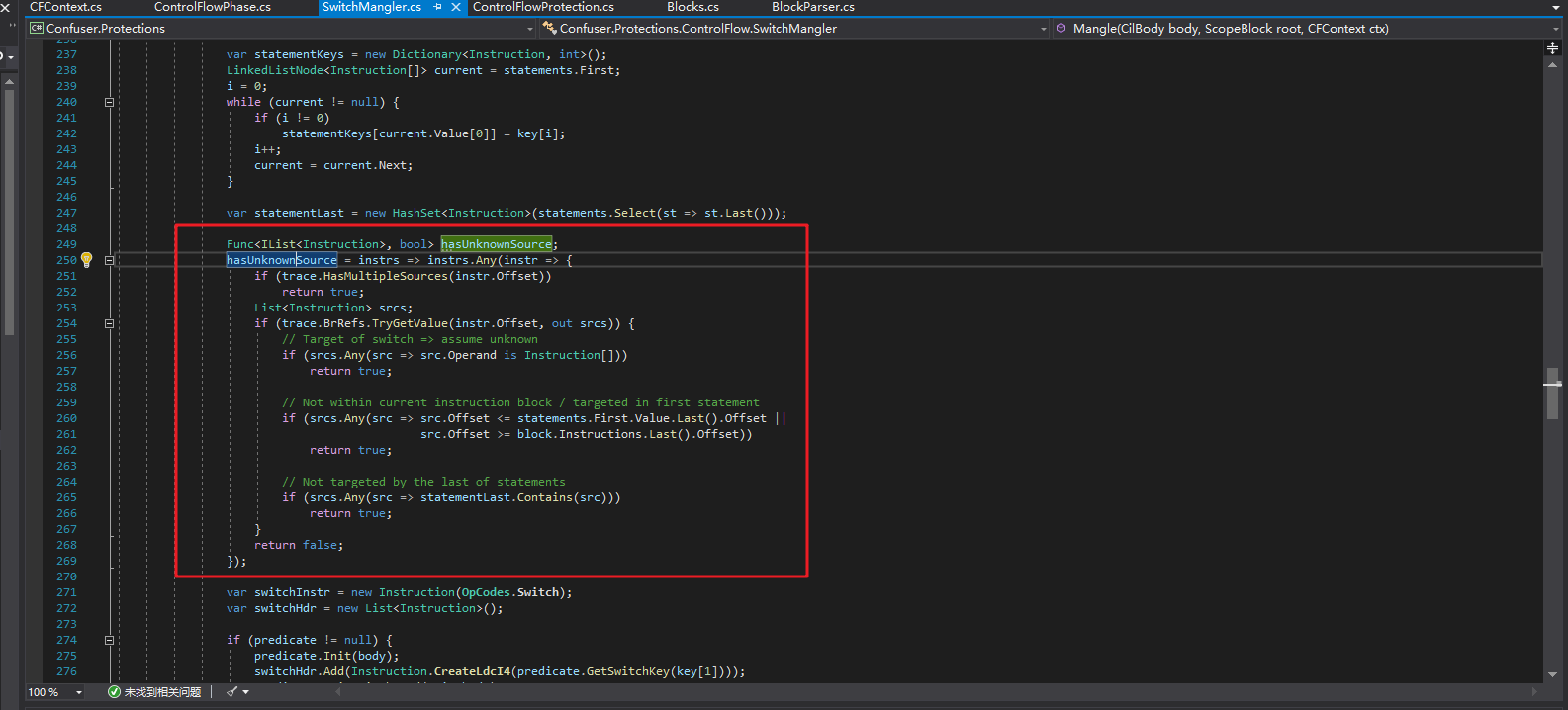

Alt text

Alt text

这段代码的意思是,如果一个基本块A有未知来源,意思就是有非已知的基本块会跳转基本块A,那么就不生成线性解码的代码。因为如果是一个未知的基本块跳转到了基本块A,那么此时的num的值是不确定的,如果还是用num = num * xxxx ^ xxxx;,就会导致解码出的num是错误的。

所以我们可以得出这种线性Switch混淆的一个结论:

Alt text

线性Switch混淆就像图中一坨混在一起的线,直接进入内部,是清理不了混淆的。而线性Switch混淆有且至少有一个为未知源准备的入口点,也就是图中箭头指着的几个很细的线条,也就是ConfuserEx Switch混淆中的直接对num进行赋值的地方。

我们再用工具FlowGraph看看(开了优化的):

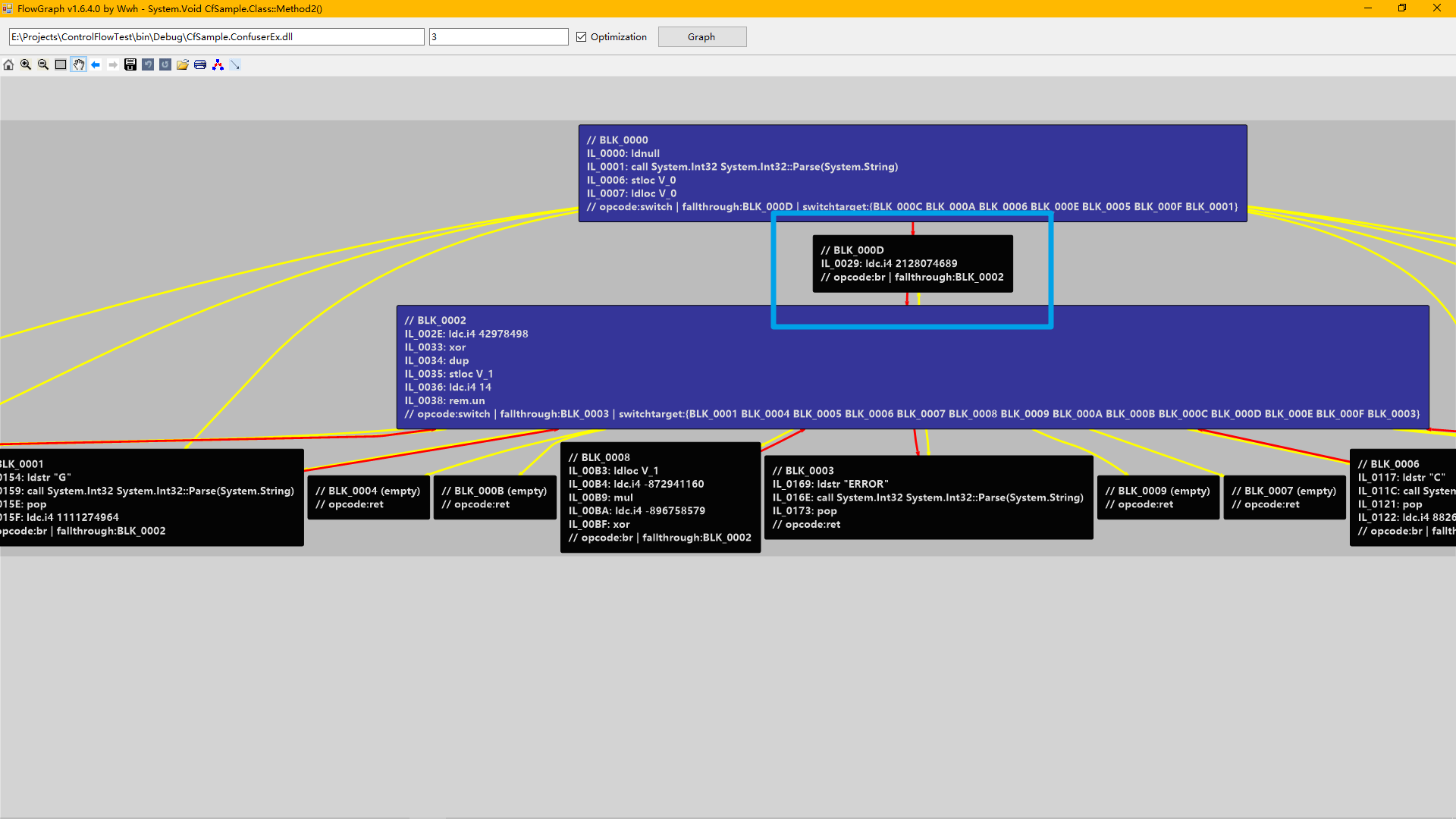

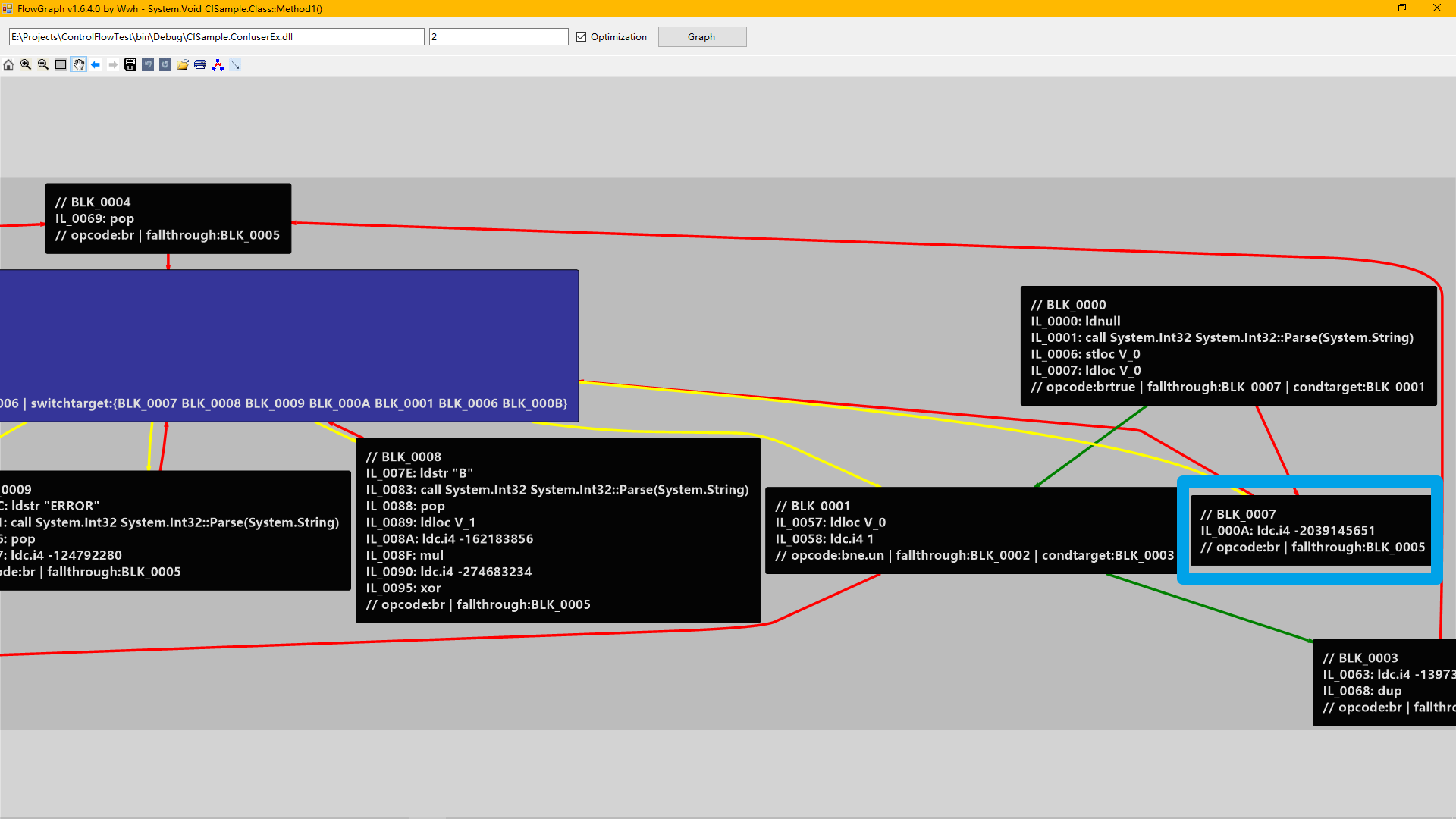

Alt text

蓝色框圈出来的就是这个线性Switch的一个入口点。

我们可以再看看其它方法体,也是如此:

Alt text

Alt text

Alt text

和之前总结的特征一样。

所以,我们要清理线性Switch混淆,只能从这种入口点进入,虚拟执行部分代码,才可以达到效果。

虚拟机

虚拟执行需要虚拟机。虽然有现成的虚拟机,比如de4dot.blocks里面的虚拟机,但是我就是喜欢造轮子,自己写的用着舒服,修改起来也方便,看别人的代码太累了,看懂了还要自己修改,不如从头写一个。

虚拟机完整代码文章末尾也有。

操作码分类

我们可以先对所有指令操作码进行分类,对我们需要的操作码进行模拟,不需要的就不模拟。

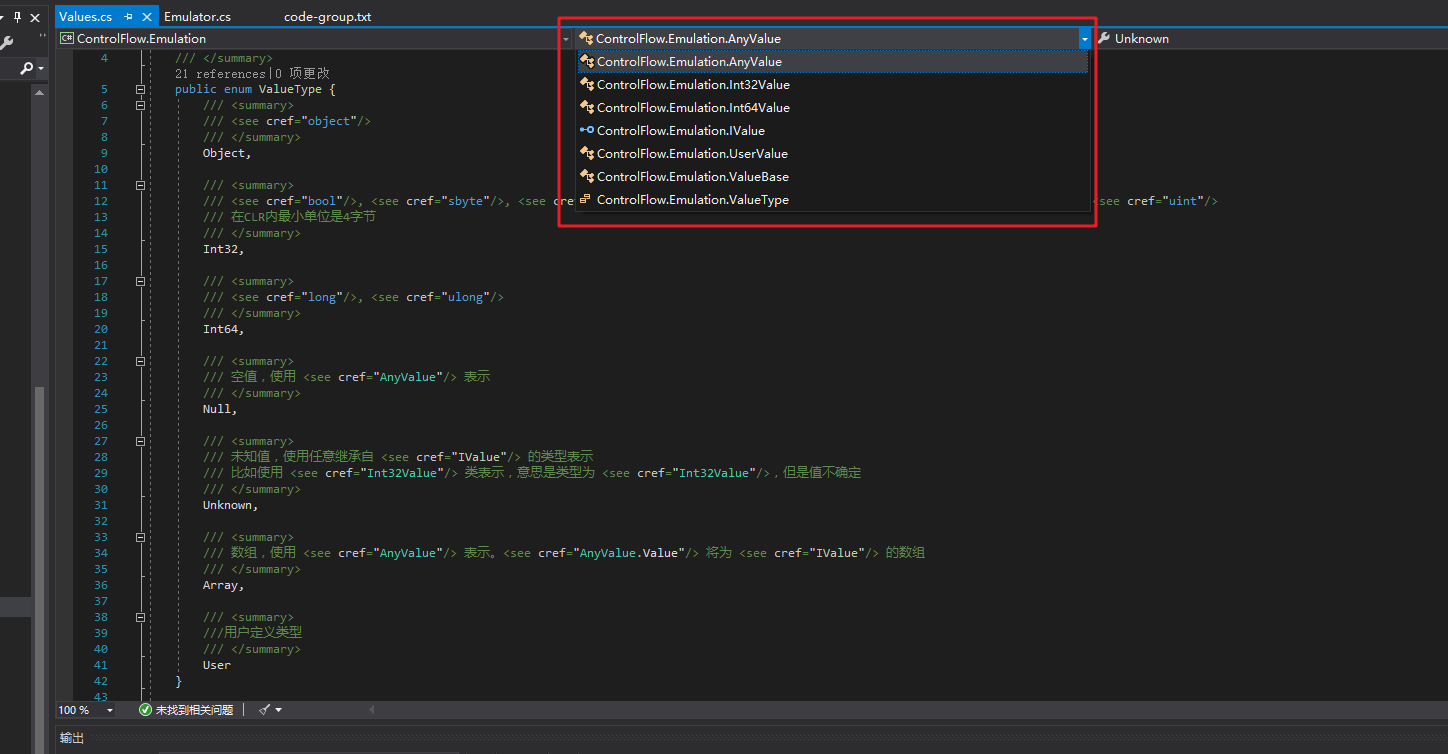

这里我贴上我分类好的:

Add
Add_Ovf
Add_Ovf_Un
And
Div
Div_Un
Mul
Mul_Ovf
Mul_Ovf_Un
Neg
Not
Or
Rem
Rem_Un
Shl
Shr
Shr_Un
Sub
Sub_Ovf
Sub_Ovf_Un
Xor
// 运算

Ceq
Cgt
Cgt_Un
Ckfinite
Clt
Clt_Un
// 判断

Box
Castclass
Conv_I
Conv_I1
Conv_I2
Conv_I4
Conv_I8
Conv_Ovf_I
Conv_Ovf_I_Un
Conv_Ovf_I1
Conv_Ovf_I1_Un
Conv_Ovf_I2
Conv_Ovf_I2_Un
Conv_Ovf_I4
Conv_Ovf_I4_Un
Conv_Ovf_I8
Conv_Ovf_I8_Un
Conv_Ovf_U
Conv_Ovf_U_Un
Conv_Ovf_U1
Conv_Ovf_U1_Un
Conv_Ovf_U2
Conv_Ovf_U2_Un
Conv_Ovf_U4
Conv_Ovf_U4_Un
Conv_Ovf_U8
Conv_Ovf_U8_Un
Conv_R_Un
Conv_R4
Conv_R8
Conv_U
Conv_U1
Conv_U2
Conv_U4
Conv_U8
Unbox
Unbox_Any
// 转换

Dup
Ldarg
Ldarga
Ldc_I4
Ldc_I8
Ldc_R4
Ldc_R8
Ldelem
Ldelem_I
Ldelem_I1
Ldelem_I2
Ldelem_I4
Ldelem_I8
Ldelem_R4
Ldelem_R8
Ldelem_Ref
Ldelem_U1
Ldelem_U2
Ldelem_U4
Ldelema
Ldfld
Ldflda
Ldftn
Ldind_I
Ldind_I1
Ldind_I2
Ldind_I4
Ldind_I8
Ldind_R4
Ldind_R8
Ldind_Ref
Ldind_U1
Ldind_U2
Ldind_U4
Ldlen
Ldloc
Ldloca
Ldnull
Ldobj
Ldsfld
Ldsflda
Ldstr
Ldtoken
Ldvirtftn
Newarr
Newobj
Pop
Starg
Stelem
Stelem_I
Stelem_I1
Stelem_I2
Stelem_I4
Stelem_I8
Stelem_R4
Stelem_R8
Stelem_Ref
Stfld
Stind_I
Stind_I1
Stind_I2
Stind_I4
Stind_I8
Stind_R4
Stind_R8
Stind_Ref
Stloc
Stobj
Stsfld
// 取值赋值

Beq
Bge
Bge_Un
Bgt
Bgt_Un
Ble
Ble_Un
Blt
Blt_Un
Bne_Un
Br
Brfalse
Brtrue
Endfilter
Endfinally
Leave
Ret
Rethrow
Switch
Throw
// 分支

Call
Calli
Callvirt
// 调用

Arglist
Cpblk
Cpobj
Initblk
Initobj
Isinst
Localloc
Mkrefany
Refanytype
Refanyval
Sizeof
// 其它

比如处理ConfuserEx控制流混淆,我们实现部分取值赋值,分配指令的虚拟化,还有所有运算指令的虚拟化就够了,非常简单。

虚拟值

我把虚拟机中的值分成了几种常见类型:

Alt text

再写一个一个接口,表示虚拟值就行。

/// <summary>
/// 值标志
/// </summary>
public enum ValueType {
    /// <summary>
    /// <see cref="object"/>
    /// </summary>
    Object,

    /// <summary>
    /// <see cref="bool"/>, <see cref="sbyte"/>, <see cref="byte"/>, <see cref="short"/>, <see cref="ushort"/>, <see cref="int"/>, <see cref="uint"/>
    /// 在CLR内最小单位是4字节
    /// </summary>
    Int32,

    /// <summary>
    /// <see cref="long"/>, <see cref="ulong"/>
    /// </summary>
    Int64,

    /// <summary>
    /// 空值,使用 <see cref="AnyValue"/> 表示
    /// </summary>
    Null,

    /// <summary>
    /// 未知值,使用任意继承自 <see cref="IValue"/> 的类型表示
    /// 比如使用 <see cref="Int32Value"/> 类表示,意思是类型为 <see cref="Int32Value"/>,但是值不确定
    /// </summary>
    Unknown,

    /// <summary>
    /// 数组,使用 <see cref="AnyValue"/> 表示。<see cref="AnyValue.Value"/> 将为 <see cref="IValue"/> 的数组
    /// </summary>
    Array,

    /// <summary>
    ///用户定义类型
    /// </summary>
    User
}

/// <summary>
/// 表示一个值
/// </summary>
public interface IValue {
    /// <summary>
    /// 标志
    /// </summary>
    ValueType Type { get; set; }

    /// <summary>
    /// 值类型返回 this 指针,引用类型深度克隆自身
    /// </summary>
    /// <returns></returns>
    IValue Clone();
}

架构

我用的是de4dot.blocks里面的架构,稍微修改了一下,把虚拟机和上下文(Context)本身分离了。

/*
 * 虚拟机本身参考了de4dot的设计
 *
 * 以下代码应与ControlFlow.Blocks项目没有任何关系
 * 转换部分应该由扩展类Extensions完成
 * 模拟器Emulator类只需要完成模拟的功能,不需要关心是什么样的Block
 * 也不需要关心异常处理块是什么样的
 * 只需要返回失败,由用户进行判断和处理
 * 用户需要判断是何种原因造成了模拟的失败
 *
 * 这个项目和ControlFlow.Blocks项目一样
 * 需要先使用ControlFlow.Blocks.Extensions.SimplifyMacros(MethodDef)化简指令
 * 否则可能模拟失败
 */

/// <summary>
/// 模拟器上下文
/// </summary>
public sealed class EmulationContext {
    private readonly Dictionary<Local, IValue> _variables;
    private readonly Stack<IValue> _evaluationStack;

    /// <summary>
    /// 局部变量
    /// </summary>
    public Dictionary<Local, IValue> Variables => _variables;

    /// <summary>
    /// 计算堆栈
    /// </summary>
    public Stack<IValue> EvaluationStack => _evaluationStack;

    /// <summary>
    /// 构造器
    /// </summary>
    public EmulationContext() {
        _evaluationStack = new Stack<IValue>();
        _variables = new Dictionary<Local, IValue>();
    }

    /// <summary>
    /// 构造器
    /// </summary>
    /// <param name="variables"></param>
    public EmulationContext(IEnumerable<Local> variables) : this() {
        if (variables == null)
            throw new ArgumentNullException(nameof(variables));

        foreach (Local variable in variables)
            _variables.Add(variable, null);
    }

    private EmulationContext(Dictionary<Local, IValue> variables, Stack<IValue> evaluationStack) {
        if (variables == null)
            throw new ArgumentNullException(nameof(variables));
        if (evaluationStack == null)
            throw new ArgumentNullException(nameof(evaluationStack));

        _variables = variables;
        _evaluationStack = evaluationStack;
    }

    /// <summary>
    /// 克隆当前实例
    /// </summary>
    /// <returns></returns>
    public EmulationContext Clone() {
        IValue[] array;
        Stack<IValue> evaluationStack;
        Dictionary<Local, IValue> variables;

        array = _evaluationStack.ToArray();
        evaluationStack = new Stack<IValue>(_evaluationStack.Count);
        for (int i = array.Length - 1; i >= 0; i--)
            evaluationStack.Push(array[i].Clone());
        variables = new Dictionary<Local, IValue>(_variables.Count);
        foreach (KeyValuePair<Local, IValue> variable in _variables)
            variables.Add(variable.Key, variable.Value?.Clone());
        return new EmulationContext(variables, evaluationStack);
    }
}

/// <summary>
/// 模拟器结果
/// </summary>
public sealed class EmulationResult {
    private readonly bool _success;
    private readonly Instruction _failedInstruction;
    private readonly Exception _exception;

    /// <summary>
    /// 是否成功
    /// </summary>
    public bool Success => _success;

    /// <summary>
    /// 模拟失败的指令
    /// </summary>
    public Instruction FailedInstruction => _failedInstruction;

    /// <summary>
    /// 异常(如果有)
    /// </summary>
    public Exception Exception => _exception;

    internal EmulationResult(bool success, Instruction failedInstruction, Exception exception) {
        _success = success;
        _failedInstruction = failedInstruction;
        _exception = exception;
    }
}

给虚拟机一个上下文,传入要虚拟执行的指令,返回执行结果,就是这么简单,并不复杂。

比如我们要虚拟执行运算指令,我们要用好C#的lambda。

private bool Template_Arithmetic(Func<int, int, int> operation32, Func<long, long, long> operation64) {
    IValue x;
    IValue y;
    IValue result;

    y = EvaluationStack.Pop();
    x = EvaluationStack.Pop();
    result = CheckAndTryGetUnknownValue_Arithmetic(x, y);
    if (result != null) {
        EvaluationStack.Push(result);
        return true;
    }
    if (x is Int32Value && y is Int32Value) {
        if (operation32 == null)
            ThrowNotImpl();
        result = new Int32Value(operation32(((Int32Value)x).Int32, ((Int32Value)y).Int32));
    }
    else {
        if (operation32 == null)
            ThrowNotImpl();
        result = new Int64Value(operation64(GetInt64_Arithmetic(x), GetInt64_Arithmetic(y)));
    }
    EvaluationStack.Push(result);
    return true;
}

private static IValue CheckAndTryGetUnknownValue_Arithmetic(IValue x) {
    if (!(x is Int32Value) && !(x is Int64Value))
        ThrowErrorType();
    if (x.Type == ValueType.Unknown)
        return x is Int32Value ? (IValue)Int32Value.Unknown : Int64Value.Unknown;
    else
        return null;
}

private static IValue CheckAndTryGetUnknownValue_Arithmetic(IValue x, IValue y) {
    if ((!(x is Int32Value) && !(x is Int64Value)) || (!(y is Int32Value) && !(y is Int64Value)))
        ThrowErrorType();
    if (x.Type == ValueType.Unknown || y.Type == ValueType.Unknown)
        return x is Int32Value ? (IValue)Int32Value.Unknown : Int64Value.Unknown;
    else
        return null;
}

private static long GetInt64_Arithmetic(IValue value) {
    return value is Int32Value ? ((Int32Value)value).Int32 : ((Int64Value)value).Int64;
}

要模拟运算指令,调用Template_Arithmetic就行,非常简单。

protected virtual bool Emulate_Add(Instruction instruction) {
    return Template_Arithmetic((x, y) => x + y, (x, y) => x + y);
}

protected virtual bool Emulate_And(Instruction instruction) {
    return Template_Arithmetic((x, y) => x & y, (x, y) => x & y);
}

protected virtual bool Emulate_Div(Instruction instruction) {
    return Template_Arithmetic((x, y) => x / y, (x, y) => x / y);
}

剩下的非常简单,就是大循环套着Switch判断操作码,然后调用对应的方法进行虚拟执行,代码不贴了。

清除

有了虚拟机之后,我们要清除Switch混淆就方便很多了。我们可以开始清除Switch混淆了。

先把部分情况进行特殊处理。

ConfuserEx会把条件跳转指令转换成这样的形式:

Alt text

Alt text

这里的dup和pop就是ConfuserEx故意干扰我们的代码,这里的dup和pop完全可以直接移除。

移除这种dup和pop的核心代码(其它代码没贴,了解个思路就行):

private void HandleMultiDupWithOnePop(BasicBlock popBlock) {
    // 我们暂时只处理这种情况,多个dup块对应单个pop块(ConfuserEx)
    // 还没见到单个dup块对应多个pop块的
    int popCount;
    List<BasicBlock> dupBlocks;
    int dupCount;

    popCount = GetPopCount(popBlock);
    if (popCount == 0)
        return;
    dupBlocks = popBlock.PeekExtraData<BlockInfo>().Dereferences;
    // 假设反向引用都有dup
    if (dupBlocks.Count == 0)
        // 作用域入口点可能没有反向引用,比如方法块入口点,Catch块入口点
        return;
    foreach (BasicBlock dupBlock in dupBlocks)
        if (dupBlock.BranchOpcode.Code != Code.Br)
            // 必须是无条件跳转到pop块
            return;
    dupCount = int.MaxValue;
    foreach (BasicBlock dupBlock in dupBlocks) {
        int temp;

        temp = GetDupCount(dupBlock);
        if (temp < dupCount)
            dupCount = temp;
    }
    // 找出最小dup数量
    if (dupCount == 0)
        return;
    if (popCount < dupCount)
        dupCount = popCount;
    // 找出最小配对的dup-pop数量
    popBlock.Instructions.RemoveRange(0, dupCount);
    // pop块移除开头的pop
    foreach (BasicBlock dupBlock in dupBlocks)
        dupBlock.Instructions.RemoveRange(dupBlock.Instructions.Count - dupCount, dupCount);
    // dup块移除结尾的dup
    _dupCount += dupCount;
}

和之前的BlockInliner一样,我们还要对ConfuserEx混淆过的If进行内联,方便我们标记要模拟的指令来进行清理。

Alt text

比如这种,红框中的基本块可以内联到上面2个基本块中。

我们要先定义一个抽象类,写清理线性Switch混淆的逻辑,而识别部分放到子类里面进行实现,达到代码复用。

抽象类的代码我直接贴上来了:

/// <summary>
/// 线性Switch反混淆(比如ConfuserEx)
/// 我们一次只清理一个线性Switch,否则代码会极其复杂
/// </summary>
public abstract class LinearSwitchDeobfuscatorBase : BlockRecursiveModel {
    /// <summary>
    /// 指令模拟器
    /// </summary>
    protected readonly Emulator _emulator;
    /// <summary>
    /// Switch块
    /// </summary>
    protected BasicBlock _switchBlock;
    private bool _isModified;

    /// <summary />
    protected LinearSwitchDeobfuscatorBase(List<IBlock> blocks, IBlock scope, EmulationContext emulationContext) : base(blocks, scope) {
        _emulator = new Emulator(emulationContext);
    }

    /// <summary />
    protected static bool Deobfuscate(MethodBlock methodBlock, BlockRecursiveModelCreator deobfuscatorCreator) {
        return Execute(methodBlock, deobfuscatorCreator);
    }

    /// <summary />
    protected override bool Execute() {
        if (_blocks.Count < 2)
            return false;
        OnBegin();
        if (_switchBlock == null)
            return false;
        foreach (BasicBlock entry in GetEntries())
            VisitAllBasicBlocks(entry);
        OnEnd();
        return _isModified;
    }

    /// <summary>
    /// 访问指定基本块,并且通过递归访问这个基本块的所有跳转目标
    /// </summary>
    /// <param name="basicBlock"></param>
    protected void VisitAllBasicBlocks(BasicBlock basicBlock) {
        BlockInfoBase blockInfo;

        if (basicBlock.Scope != _scope)
            // 指定基本块不在当前作用域,不需要继续访问了
            return;
        blockInfo = basicBlock.PeekExtraData<BlockInfoBase>();
        if (blockInfo.IsVisited && basicBlock != _switchBlock)
            // 如果基本块已经访问过并且基本块不是Switch块,直接返回
            return;
        blockInfo.IsVisited = true;
        if (blockInfo.EmulationInfo != null) {
            // 如果需要模拟
            EmulationInfo emulationInfo;
            EmulationResult emulationResult;

            emulationInfo = blockInfo.EmulationInfo;
            _isModified |= OnEmulateBegin(basicBlock);
            emulationResult = _emulator.Emulate(basicBlock.Instructions, emulationInfo.StartIndex, emulationInfo.Length);
            _isModified |= OnEmulateEnd(basicBlock);
            if (!emulationResult.Success)
                throw new NotImplementedException("暂未实现模拟失败处理,需要更新反混淆模型,或者检查是否模拟了不需要模拟的指令");
        }
        if (basicBlock == _switchBlock)
            // 我们要设置下一个要访问的基本块
            VisitAllBasicBlocks(GetNextBasicBlock());
        else
            // 如果不是Switch块,我们使用递归访问下一个基本块
            switch (basicBlock.BranchOpcode.FlowControl) {
            case FlowControl.Branch:
                // 无条件跳转,不需要备份当前模拟器上下文
                VisitAllBasicBlocks(basicBlock.FallThrough);
                break;
            case FlowControl.Cond_Branch:
                CallNextVisitAllBasicBlocksConditional(basicBlock);
                break;
            }
    }

    /// <summary>
    /// 在所有操作开始前触发
    /// 在这个方法中,必需为 _blocks 中所有基本块添加额外信息,并且设置字段 <see cref="_switchBlock"/>
    /// 如果没有找到Switch块,直接返回,而不是抛出异常
    /// </summary>
    protected abstract void OnBegin();

    /// <summary>
    /// 在所有操作完成后触发
    /// 在这个方法中,必需移除 _blocks 中所有基本块的额外信息
    /// </summary>
    protected abstract void OnEnd();

    /// <summary>
    /// 获取可用的模拟入口点
    /// </summary>
    /// <returns></returns>
    protected abstract IEnumerable<BasicBlock> GetEntries();

    /// <summary>
    /// 在指定基本块模拟前触发,返回当前基本块是否修改
    /// </summary>
    /// <param name="basicBlock"></param>
    /// <returns></returns>
    protected abstract bool OnEmulateBegin(BasicBlock basicBlock);

    /// <summary>
    /// 在指定基本块模拟后触发,返回当前基本块是否修改
    /// </summary>
    /// <param name="basicBlock"></param>
    /// <returns></returns>
    protected abstract bool OnEmulateEnd(BasicBlock basicBlock);

    /// <summary>
    /// 在遇到Switch块后,通过模拟器获取下一个基本块
    /// </summary>
    /// <returns></returns>
    protected virtual BasicBlock GetNextBasicBlock() {
        Int32Value value;

        value = _emulator.EvaluationStack.Pop() as Int32Value;
        if (value == null)
            throw new InvalidOperationException();
        return _switchBlock.SwitchTargets[value.Int32];
    }

    /// <summary>
    /// 遇到条件跳转时,递归调用VisitAllBasicBlocks
    /// </summary>
    /// <param name="basicBlock">为条件跳转的基本块</param>
    protected virtual void CallNextVisitAllBasicBlocksConditional(BasicBlock basicBlock) {
        EmulationContext context;

        context = _emulator.Context.Clone();
        // 条件跳转,有多个跳转目标,需要备份当前模拟器上下文
        if (basicBlock.FallThrough != null) {
            VisitAllBasicBlocks(basicBlock.FallThrough);
            _emulator.Context = context;
            // 恢复模拟器上下文
        }
        if (basicBlock.ConditionalTarget != null) {
            VisitAllBasicBlocks(basicBlock.ConditionalTarget);
            _emulator.Context = context;
        }
        if (basicBlock.SwitchTargets != null)
            foreach (BasicBlock target in basicBlock.SwitchTargets) {
                VisitAllBasicBlocks(target);
                _emulator.Context = context;
            }
    }

    /// <summary>
    /// 基本块额外信息基类
    /// </summary>
    protected abstract class BlockInfoBase {
        /// <summary />
        protected bool _isVisited;
        /// <summary />
        protected EmulationInfo _emulationInfo;

        /// <summary>
        /// 是否访问过这个基本块
        /// </summary>
        public bool IsVisited {
            get => _isVisited;
            set => _isVisited = value;
        }

        /// <summary>
        /// 模拟相关信息
        /// 如果需要模拟,将这个属性设置为非 <see langword="null"/>,反之保持默认,即为 <see langword="null"/>
        /// </summary>
        public EmulationInfo EmulationInfo {
            get => _emulationInfo;
            set => _emulationInfo = value;
        }
    }

    /// <summary>
    /// 提供模拟所需信息
    /// </summary>
    protected sealed class EmulationInfo {
        private readonly int _startIndex;
        private readonly int _length;

        /// <summary>
        /// 从指定索引的指令开始模拟
        /// </summary>
        public int StartIndex => _startIndex;

        /// <summary>
        /// 要模拟的指令的数量
        /// </summary>
        public int Length => _length;

        /// <summary>
        /// 构造器
        /// </summary>
        /// <param name="startIndex"></param>
        /// <param name="length"></param>
        public EmulationInfo(int startIndex, int length) {
            _startIndex = startIndex;
            _length = length;
        }
    }
}

代码不多,核心的部分还是在方法名带了VisitAllBasicBlocks的方法里。比如VisitAllBasicBlocks,就是模拟程序正常执行流程,遇到了Switch混淆的地方,就模拟执行,然后在OnEmulateEnd里面完成Switch混淆的解密。

做完那么多清理操作,ConfuserEx的Switch差不多原形毕露了,特征变得非常明显,我们继承LinearSwitchDeobfuscatorBase再识别一下特征就可以了。

public sealed class LinearSwitchDeobfuscator : LinearSwitchDeobfuscatorBase {
    private BasicBlock _lastCaseBlockAny;

    private LinearSwitchDeobfuscator(List<IBlock> blocks, IBlock scope, EmulationContext emulationContext) : base(blocks, scope, emulationContext) {
    }

    public static bool Deobfuscate(MethodBlock methodBlock) {
        bool isModified;

        isModified = false;
        while (Deobfuscate(methodBlock, (blocks, scope) => new LinearSwitchDeobfuscator(blocks, scope, methodBlock.CreateEmulationContext()))) {
            // 我们一次只能清除一个LinearSwitch,所以用while循环
            methodBlock.Standardize();
            isModified = true;
        }
        return isModified;
    }

    protected override void OnBegin() {
        foreach (BasicBlock basicBlock in _blocks.EnumerateAllBasicBlocks())
            if (IsLinearSwitchBlock(basicBlock)) {
                _switchBlock = basicBlock;
                break;
            }
        // 先寻找Switch块
        if (_switchBlock == null)
            return;
        foreach (BasicBlock basicBlock in _blocks.EnumerateAllBasicBlocks()) {
            if (basicBlock == _switchBlock)
                basicBlock.PushExtraData(new BlockInfo(BlockType.LinearSwitch) {
                    EmulationInfo = new EmulationInfo(0, SwitchConstants.LinearSwitchCodes.Length)
                });
            else if (IsCaseBlock(basicBlock))
                basicBlock.PushExtraData(new BlockInfo(BlockType.Case) {
                    EmulationInfo = new EmulationInfo(basicBlock.Instructions.Count - SwitchConstants.CaseCodes.Length, SwitchConstants.CaseCodes.Length)
                });
            else if (IsLinearCaseBlock(basicBlock))
                basicBlock.PushExtraData(new BlockInfo(BlockType.LinearCase) {
                    EmulationInfo = new EmulationInfo(basicBlock.Instructions.Count - SwitchConstants.LinearCaseCodes1.Length, SwitchConstants.LinearCaseCodes1.Length)
                    // LinearCaseCodes1和LinearCaseCodes2长度一样
                });
            else
                basicBlock.PushExtraData(new BlockInfo(BlockType.Normal));
        }
    }

    private bool IsLinearSwitchBlock(BasicBlock basicBlock) {
        return basicBlock.BranchOpcode.Code == Code.Switch && basicBlock.Instructions.CodeEquals(SwitchConstants.LinearSwitchCodes);
    }

    private bool IsCaseBlock(BasicBlock basicBlock) {
        return basicBlock.BranchOpcode.Code == Code.Br && basicBlock.FallThrough == _switchBlock && basicBlock.Instructions.EndsWith(SwitchConstants.CaseCodes);
    }

    private bool IsLinearCaseBlock(BasicBlock basicBlock) {
        return basicBlock.BranchOpcode.Code == Code.Br &&
            basicBlock.FallThrough == _switchBlock &&
            (basicBlock.Instructions.EndsWith(SwitchConstants.LinearCaseCodes1) ||
            basicBlock.Instructions.EndsWith(SwitchConstants.LinearCaseCodes2));
    }

    protected override void OnEnd() {
        foreach (BasicBlock basicBlock in _blocks.EnumerateAllBasicBlocks())
            basicBlock.PopExtraData();
    }

    protected override IEnumerable<BasicBlock> GetEntries() {
        foreach (BasicBlock basicBlock in _blocks.EnumerateAllBasicBlocks())
            if (basicBlock.PeekExtraData<BlockInfo>().Type == BlockType.Case)
                yield return basicBlock;
    }

    protected override bool OnEmulateBegin(BasicBlock basicBlock) {
        return false;
    }

    protected override bool OnEmulateEnd(BasicBlock basicBlock) {
        BlockInfo blockInfo;

        blockInfo = basicBlock.PeekExtraData<BlockInfo>();
        switch (blockInfo.Type) {
        case BlockType.LinearSwitch:
            Int32Value value;

            if (_lastCaseBlockAny == null)
                throw new InvalidOperationException();
            value = _emulator.EvaluationStack.Peek() as Int32Value;
            if (value == null)
                throw new InvalidOperationException();
            _lastCaseBlockAny.FallThrough = _switchBlock.SwitchTargets[value.Int32];
            _lastCaseBlockAny = null;
            return true;
        case BlockType.Case:
            basicBlock.Instructions.RemoveTrailingRange(SwitchConstants.CaseCodes.Length);
            _lastCaseBlockAny = basicBlock;
            break;
        case BlockType.LinearCase:
            basicBlock.Instructions.RemoveTrailingRange(SwitchConstants.LinearCaseCodes1.Length);
            _lastCaseBlockAny = basicBlock;
            break;
        }
        return false;
    }

    private enum BlockType {
        Normal,
        LinearSwitch,
        Case,
        LinearCase
    }

    private sealed class BlockInfo : BlockInfoBase {
        private readonly BlockType _type;

        public BlockType Type => _type;

        public BlockInfo(BlockType type) {
            _type = type;
        }
    }
}

这段代码中的清理部分在OnEmulateEnd,这个OnEmulateEnd很像一个Hook,我们在switch跳转到目标前截获当前的计算堆栈,得到switch(num)中的num,这样我们就可以知道上一个基本块要跳转到哪里了,然后我们把上一个基本块的跳转目标修改掉,就完成了一个清理操作。

如果ConfuserEx的switch混淆加了N多层,我们还要再判断一次,是否真的是线性Switch,比如这样的,就不是线性Switch:

Alt text

如果我们不先清理掉这些非线性的Switch就清理线性Switch,很可能导致出错。

下载

控制流图绘制工具FlowGraph:百度云 提取码:csb1

反混淆工具ConfuserExSwitchDeobfuscator:百度云 提取码:6hvr

虚拟机ControlFlow.Emulation:百度云 提取码:d687

用来测试ConfuserExSwitchDeobfuscator的UnpackMe,我加了15层控制流混淆:百度云 提取码:xbj6

免费评分

参与人数 22吾爱币 +22 热心值 +21 收起 理由
ducd + 1 + 1 感谢您对吾爱破解论坛的支持!吾爱破解论坛有你更精彩!
jimmy2752 + 1 + 1 大神,真乃神人也!我有个东西不太会分析,可否麻烦大神看看。
superlukia + 1 + 1 谢谢@Thanks!
zmolli775 + 1 + 1 感谢发布原创作品,吾爱破解论坛因你更精彩!
ExtremeDanger + 1 我很赞同!
youhen233 + 1 + 1 谢谢@Thanks!
lookerJ + 1 + 1 用心讨论,共获提升!
kristy88 + 1 我很赞同!
siuhoapdou + 1 + 1 用心讨论,共获提升!
吃兔子de胡萝卜 + 1 用心讨论,共获提升!
msl势力 + 1 + 1 支持
poisonbcat + 1 + 1 谢谢@Thanks!
creantan + 1 + 1 大神什么时候更新三呀
zjjyl + 1 + 1 谢谢@Thanks!
笙若 + 1 + 1 谢谢@Thanks!
wmsuper + 3 + 1 非常优秀
我是一个小白 + 1 + 1 我很赞同!
dongwin + 1 + 1 我很赞同!
jnez112358 + 1 + 1 谢谢@Thanks!
hackysh + 1 + 1 用心讨论,共获提升!
chenjingyes + 1 + 1 谢谢@Thanks!
kikyoulin + 1 + 1 先收藏再慢慢品味~感谢

查看全部评分

本帖被以下淘专辑推荐:

发帖前要善用论坛搜索功能,那里可能会有你要找的答案或者已经有人发布过相同内容了,请勿重复发帖。

 楼主| wwh1004 发表于 2019-2-7 12:18
aisht 发表于 2019-2-6 20:39
非常感谢.
但...授人以鱼不如授人以渔~~
以其发您修改过的成品. 我更感兴趣的是... 修改了哪些地方~:lo ...

就发这里好了,发新主题也没什么人看。


这里可以加上for循环,比如我这里设置3就是加3层控制流混淆。


然后GUI不能指定参数,可以手动修改默认参数。

PredicateType一定改成Expression,我帖子里发的工具可以完美清除Normal模式的混淆,但是还没添加Expression模式的清除。

免费评分

参与人数 1吾爱币 +1 热心值 +1 收起 理由
cxp521 + 1 + 1 用心讨论,共获提升!

查看全部评分

chen4321 发表于 2019-2-3 22:39 来自手机
chenjingyes 发表于 2019-2-3 23:50
hackysh 发表于 2019-2-4 00:20
脑袋要炸了, 学的东西太多了
无极实验室 发表于 2019-2-4 03:40 来自手机
牛啊,初学者看不懂,要回去看一遍编译原理去了
jnez112358 发表于 2019-2-4 08:32
继续学习,谢谢楼主,猪年吉祥
caoxin 发表于 2019-2-4 09:19
认真学习,早成大神
razhangchao 发表于 2019-2-4 09:37 来自手机
支持一下
dongwin 发表于 2019-2-4 11:01
好,支持,学习了。
newpowersky 发表于 2019-2-4 15:18
牛B了,去github上给你加star了大神!!!!!!
您需要登录后才可以回帖 登录 | 注册[Register]

本版积分规则

快速回复 收藏帖子 返回列表 搜索

RSS订阅|小黑屋|处罚记录|联系我们|吾爱破解 - LCG - LSG ( 京ICP备16042023号 | 京公网安备 11010502030087号 )

GMT+8, 2024-10-7 15:26

Powered by Discuz!

Copyright © 2001-2020, Tencent Cloud.

快速回复 返回顶部 返回列表
