CAD图纸中的块无法分解，求大神指教，需要回复教程方法。

woneyes · 发表于 2021-6-22 10:54

https://wwi.lanzoui.com/iCdUnqkudba

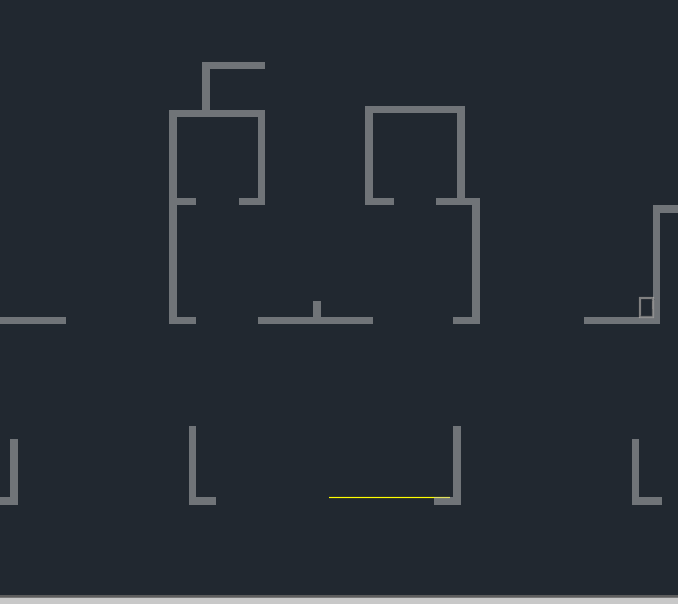

这个CAD中的块，选择一个就是选择全部，但是X分解还是分解不开，如下图，求大神指教！

dk861029 · 发表于 2021-6-22 10:54

woneyes 发表于 2021-6-22 12:25
填充一部分还需要，就截图那一部分不要，右边的还需要。
我重建辩解，删除填充后，右边的填充也没了

那是一个整个的填充，你点击填充图案，进入图案填充编辑，图案填充页面右边中间位置，独立的图案填充打对钩，填充图纸就是分的了~~~

米由 · 发表于 2021-6-22 11:24

提示: 作者被禁止或删除内容自动屏蔽

woneyes · 发表于 2021-6-22 11:47

米由发表于 2021-6-22 11:24
可能不是块，是组，取消组

也没组，解除组是灰色的...

xunyue2021 · 发表于 2021-6-22 11:55

你这个是填充了图案，然后删除了边界。点击右键，图案填充编辑，重新创建边界，然后删除填充就是你想要的了。

woneyes · 发表于 2021-6-22 12:25

xunyue2021 发表于 2021-6-22 11:55
你这个是填充了图案，然后删除了边界。点击右键，图案填充编辑，重新创建边界，然后删除填充就是你想要的了 ...

填充一部分还需要，就截图那一部分不要，右边的还需要。
我重建辩解，删除填充后，右边的填充也没了

hour6689 · 发表于 2021-6-22 12:38

点击右键，图案填充编辑，重新创建边界，然后炸开，删除你不需要的。

米由 · 发表于 2021-6-22 12:56

提示: 作者被禁止或删除内容自动屏蔽

hsx778899 · 发表于 2021-6-22 14:00

本帖最后由 hsx778899 于 2021-6-22 14:18 编辑

https://wwi.lanzoui.com/ic6ylql0e4f

xunyue2021 · 发表于 2021-6-22 14:07

链接: https://pan.baidu.com/s/1Tzpv7BrKn84vzWe6Nx9BsQ 提取码: c35b 我单独的为每一块加上的填充，你不要哪个就删除哪个的填充，望结贴
