Python怎么读取表格图片，并替换原表格

人心所向 · 发表于 2026-4-5 01:03

本帖最后由人心所向于 2026-4-5 01:04 编辑

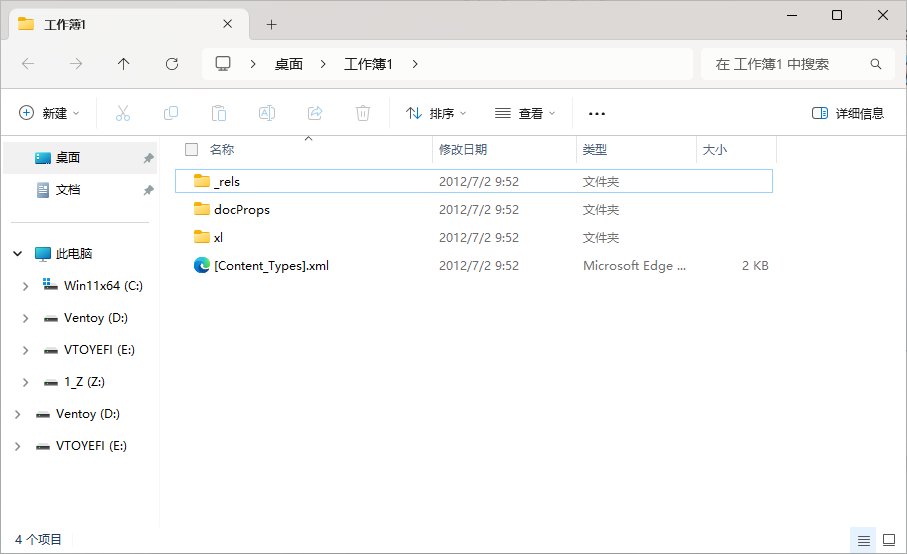

众所周知，WPS表格如果将图片嵌入到单元格内，再用Excel打开表格，会提示dispimg，这个是WPS内置函数，Excel是没有这个函数的，所以无法显示图片，函数的第一个参数为图片ID，另外xlsx表格文件更改扩展名为zip后可以解压看到表格文件的大概结构：
图片位置：xl\media
cellimages.xml.rels位置：xl\_rels
cellimages.xml位置：xl
根据互联网的信息，大概意思就是：
先从cellimages.xml内获取ID，比如

[C++] 纯文本查看 复制代码

<etc:cellImage>
<xdr:pic>
<xdr:nvPicPr>
<xdr:cNvPr id="7" name="ID_75BC16877A1847729B2E098D0D27FECE"/>
此处为dispimg内的ID
<xdr:cNvPicPr>
<a:picLocks noChangeAspect="1"/>
</xdr:cNvPicPr>
</xdr:nvPicPr>
<xdr:blipFill>
<a:blip r:embed="rId1"/>
此处为ID对应的名称
<a:stretch>
<a:fillRect/>
</a:stretch>
</xdr:blipFill>
<xdr:spPr>
<a:xfrm>
<a:off x="8472805" y="1887855"/>
<a:ext cx="1296670" cy="914400"/>
</a:xfrm>
<a:prstGeom prst="rect">
<a:avLst/>
</a:prstGeom>
<a:noFill/>
<a:ln w="9525">
<a:noFill/>
</a:ln>
</xdr:spPr>
</xdr:pic>
接着在cellimages.xml.rels里根据ID找到图片地址，比如
[mw_shl_code=cpp,true]<Relationship Id="rId1" Type="http://schemas.openxmlformats.org/officeDocument/2006/relationships/image" Target="media/image1.png"/></Relationships>

名称对应的图片位置
用deepseek+Python写了一堆屎山代码，图片倒是能提取出来，但是对应的图片不知道怎么替换对应的dispimg函数，意思就是把dispimg删掉，替换成正确的图片，我的目的是，用Python写个GUI程序，表格文件拖入到窗口后，程序自动根据以上原理，在原表格同目录下复制一个表格文件，文件名为：原表格名_结果.原表格扩展名（例如程序测试_结果.xlsx），接着里面的dispimg函数自动替换成正确的图片，描述的可能不清楚，如果需要明白具体意思的我可以回复。
</etc:cellImage>[/mw_shl_code]

老梁不说话 · 发表于 2026-4-5 01:03

import os
import re
import zipfile
import io
import tkinter as tk
from tkinter import filedialog, messagebox, ttk
from xml.etree import ElementTree as ET
from PIL import Image as PIL_Image
import openpyxl
from openpyxl.drawing.image import Image

def get_dispimg_mapping(xlsx_path):
"""解析 WPS 特有的 cellimages.xml，得到 {ID: PIL_Image} 映射"""
mapping = {}
try:
      with zipfile.ZipFile(xlsx_path) as zf:
         if 'xl/cellimages.xml' not in zf.namelist() or 'xl/_rels/cellimages.xml.rels' not in zf.namelist():
            return mapping

         # ==================== 1. 解析 cellimages.xml ====================
         ns = {
            'xdr': 'http://schemas.openxmlformats.org/drawingml/2006/spreadsheetDrawing',
            'a': 'http://schemas.openxmlformats.org/drawingml/2006/main',
         }
         xml_data = zf.read('xl/cellimages.xml')
         root = ET.fromstring(xml_data)

         id_to_rid = {}
         for pic in root.findall('.//xdr:pic', namespaces=ns):
            cnv_pr = pic.find('.//xdr:cNvPr', namespaces=ns)
            if cnv_pr is not None:
                  img_id = cnv_pr.get('name')       # 如 ID_75BC16877A1847729B2E098D0D27FECE
                  if img_id and img_id.startswith('ID_'):
                     blip = pic.find('.//a:blip', namespaces=ns)
                     if blip is not None:
                        rid = blip.get('{http://schemas.openxmlformats.org/officeDocument/2006/relationships}embed')
                        if rid:
                              id_to_rid[img_id] = rid

         # ==================== 2. 解析 cellimages.xml.rels ====================
         rels_ns = {'': 'http://schemas.openxmlformats.org/package/2006/relationships'}
         rels_data = zf.read('xl/_rels/cellimages.xml.rels')
         rels_root = ET.fromstring(rels_data)

         rid_to_target = {}
         for rel in rels_root.findall('Relationship', namespaces=rels_ns):
            rid = rel.get('Id')
            target = rel.get('Target')
            if rid and target and target.startswith('media/'):
                  rid_to_target[rid] = target

         # ==================== 3. 构建最终映射 ====================
         for img_id, rid in id_to_rid.items():
            if rid in rid_to_target:
                  media_path = f"xl/{rid_to_target[rid]}"
                  if media_path in zf.namelist():
                     img_bytes = zf.read(media_path)
                     pil_img = PIL_Image.open(io.BytesIO(img_bytes))
                     mapping[img_id] = pil_img
                     print(f"✓ 映射成功: {img_id} → {rid_to_target[rid]}")
except Exception as e:
      print(f"解析图片映射出错: {e}")
return mapping

def replace_dispimg(input_path):
"""核心处理函数：替换 dispimg 为真实图片"""
if not os.path.exists(input_path):
      raise FileNotFoundError("文件不存在")

mapping = get_dispimg_mapping(input_path)
if not mapping:
      print("⚠ 未找到 dispimg 图片，直接复制原文件")
      dir_name = os.path.dirname(input_path)
      base = os.path.basename(input_path)
      name, ext = os.path.splitext(base)
      output_path = os.path.join(dir_name, f"{name}_结果{ext}")
      import shutil
      shutil.copy2(input_path, output_path)
      return output_path

# 加载工作簿（必须 data_only=False 才能读到公式）
wb = openpyxl.load_workbook(input_path, data_only=False)

replaced_count = 0
for ws in wb.worksheets:
      print(f"处理工作表: {ws.title}")
      for row in ws.iter_rows():
         for cell in row:
            if not isinstance(cell.value, str):
                  continue
            formula = cell.value.strip()

            # ==================== 关键正则（已适配真实 WPS 公式） ====================
            # 支持: =DISPIMG("ID_xxx",1) =DISPIMG("ID_xxx";1) 带空格、带@ _xlfn. 等
            match = re.search(
                  r'DISPIMG\s*\(\s*["\']?([^"\',;)]+)["\']?\s*[,;]?\s*\d*\s*\)',
                  formula,
                  re.IGNORECASE
            )
            if match:
                  img_id = match.group(1).strip()
                  print(f"🔍 发现 dispimg: {cell.coordinate} → {img_id}")

                  if img_id in mapping:
                     # 1. 清空原公式（防止 Excel 显示 #NAME?）
                     cell.value = None

                     # 2. 插入真实图片（自动成为 Excel 标准浮动图片）
                     pil_img = mapping[img_id]
                     img_obj = Image(pil_img)

                     # 可选：让图片自动适应单元格大小（推荐打开）
                     # img_obj.width = int(ws.column_dimensions[cell.column_letter].width * 7.5) if ws.column_dimensions[cell.column_letter].width else 100
                     # img_obj.height = int(ws.row_dimensions[cell.row].height * 1.3) if ws.row_dimensions[cell.row].height else 100

                     ws.add_image(img_obj, cell.coordinate)
                     replaced_count += 1
                     print(f"✅ 已替换: {cell.coordinate}")
                  else:
                     print(f"⚠ 未找到图片: {img_id}")

# 保存结果文件
dir_name = os.path.dirname(input_path)
base = os.path.basename(input_path)
name, ext = os.path.splitext(base)
output_path = os.path.join(dir_name, f"{name}_结果{ext}")

wb.save(output_path)
print(f"\n🎉 处理完成！共替换 {replaced_count} 张图片\n结果文件：{output_path}")
return output_path

# ====================== GUI（支持拖入 + 按钮选择） ======================
class App(tk.Tk):
def __init__(self):
      super().__init__()
      self.title("WPS dispimg 一键转 Excel 标准图片工具")
      self.geometry("680x480")
      self.resizable(False, False)

      tk.Label(self, text="WPS 嵌入单元格图片修复工具", font=("微软雅黑", 16, "bold")).pack(pady=15)

      self.drop_label = tk.Label(
         self,
         text="拖入 XLSX 文件到这里\n或点击下方「选择文件」",
         font=("微软雅黑", 14),
         bg="#f0f0f0",
         fg="#333",
         width=60,
         height=12,
         relief="solid",
         bd=3
      )
      self.drop_label.pack(pady=10)

      btn_frame = tk.Frame(self)
      btn_frame.pack(pady=10)
      tk.Button(btn_frame, text="选择文件", font=("微软雅黑", 12), width=18, height=2,
               command=self.select_file).pack(side=tk.LEFT, padx=15)
      tk.Button(btn_frame, text="退出", font=("微软雅黑", 12), width=18, height=2,
               command=self.quit).pack(side=tk.LEFT, padx=15)

      self.status = ttk.Progressbar(self, mode='indeterminate')
      self.status.pack(fill=tk.X, padx=30, pady=8)

      self.info = tk.Label(self, text="", fg="green", font=("微软雅黑", 11), wraplength=600)
      self.info.pack(pady=5)

      # 尝试启用拖放（可选）
      try:
         from tkinterdnd2 import DND_FILES, TkinterDnD
         self.drop_label.drop_target_register(DND_FILES)
         self.drop_label.dnd_bind('<<Drop>>', self.on_drop)
         self.drop_label.config(text="支持直接拖入 XLSX 文件\n（已启用拖放功能）")
      except ImportError:
         self.drop_label.config(text="拖入功能需额外安装：\npip install tkinterdnd2\n\n或直接点击下方按钮选择")

def on_drop(self, event):
      file_path = event.data.strip('{}')
      self.process_file(file_path)

def select_file(self):
      file_path = filedialog.askopenfilename(
         title="选择含 dispimg 的 WPS 文件",
         filetypes=[("Excel 文件", "*.xlsx *.xlsm")]
      )
      if file_path:
         self.process_file(file_path)

def process_file(self, file_path):
      if not file_path.lower().endswith(('.xlsx', '.xlsm')):
         messagebox.showerror("错误", "请选择 .xlsx 或 .xlsm 文件！")
         return

      self.info.config(text="正在解析并替换 dispimg，请稍候...", fg="blue")
      self.status.start()

      try:
         result_path = replace_dispimg(file_path)
         self.status.stop()
         self.info.config(text=f"✅ 处理完成！\n{os.path.basename(result_path)}", fg="green")
         messagebox.showinfo("成功", f"已生成结果文件：\n{os.path.basename(result_path)}\n\n原文件未被修改")
      except Exception as e:
         self.status.stop()
         self.info.config(text="❌ 处理失败", fg="red")
         messagebox.showerror("错误", f"处理失败：{str(e)}")

if __name__ == "__main__":
print("=== WPS dispimg 修复工具 ===")
print("依赖安装命令：")
print("pip install openpyxl pillow")
print("（可选拖放）pip install tkinterdnd2\n")
app = App()
app.mainloop()

安装依赖：Bashpip install openpyxl pillow
把上面的代码保存为 wps_dispimg_fix.py，双击运行（或 python wps_dispimg_fix.py）。
把你的 .xlsx 文件拖入窗口灰色区域（或点击「选择文件」）。
程序自动在同目录生成原文件名_结果.xlsx。

Crows · 发表于 2026-4-5 04:52

能提取图片那再提取图片位置遍历找到删除dispimg（）然后用openpyxl插入图片应该就行了

人心所向 · 发表于 2026-4-5 09:14

Crows 发表于 2026-4-5 04:52
能提取图片那再提取图片位置遍历找到删除dispimg（）然后用openpyxl插入图片应该就行了

就是这一步有问题，图片映射能找到，但是ai貌似无法识别到dispimg函数，deepseek+豆包都失败了

人心所向 · 发表于 2026-4-5 10:49

老梁不说话发表于 2026-4-5 09:58
import os
import re
import zipfile

这个代码，可以，不错，虽然有点小BUG，但是整体能解决
